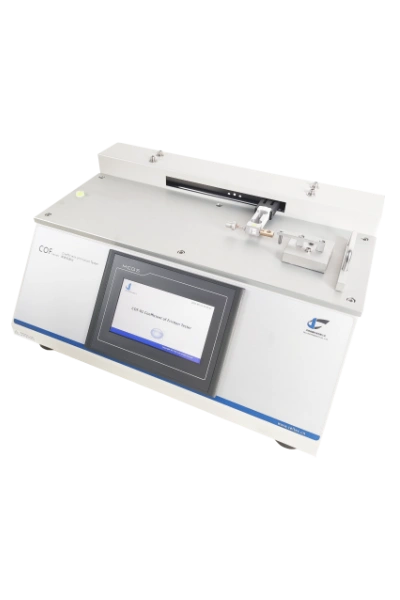

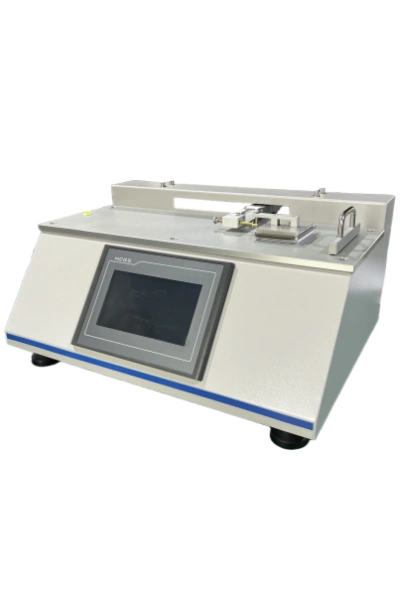

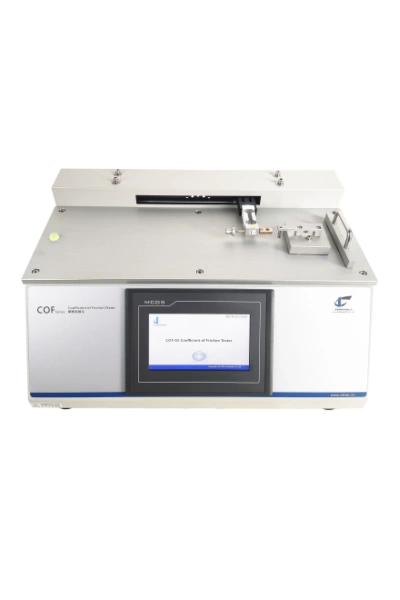

COF-01 Reibungskoeffizientprüfgerät

Was ist ein Reibungskoeffizienten-Prüfgerät?

Ein Reibungskoeffizientprüfgerät ist ein wichtiges Prüfmittel zur Bestimmung der Reibungseigenschaften zwischen zwei Materialoberflächen. Besonders in der Verpackungsindustrie beeinflusst der Reibungskoeffizient (Coefficient of Friction, COF) entscheidend die Verarbeitung, Zuführung und Handhabung von Folien, Papiermaterialien und Verbundstrukturen. Das COF-01 Reibungskoeffizienten-Prüfgerät von Cell Instruments ermöglicht eine präzise Messung des statischen und dynamischen Reibungskoeffizienten und unterstützt Unternehmen dabei, Materialeigenschaften zu optimieren, Produktionsprobleme zu vermeiden und eine stabile Produktqualität sicherzustellen.

Für Hersteller von flexiblen Verpackungen, Kunststofffolien, Papierverpackungen und technischen Materialien ist eine kontrollierte Reibungseigenschaft ein wesentlicher Faktor. Ein zu niedriger Reibungskoeffizient kann zu instabiler Stapelung oder unkontrolliertem Gleiten führen, während ein zu hoher Wert Materialstaus, Beschädigungen und Unterbrechungen in automatisierten Produktionslinien verursachen kann.

Das Reibungskoeffizientprüfgerät bietet eine zuverlässige Lösung für Laborprüfungen und Qualitätskontrollen und erfüllt internationale Prüfanforderungen wie ASTM D1894 und ISO 8295.

Warum ist die Reibungskoeffizientprüfung von Kunststoff-Folien wichtig?

Bei Kunststofffolien spielt der Reibungskoeffizient eine zentrale Rolle bei Hochgeschwindigkeits-Verpackungsprozessen. Moderne Verpackungsmaschinen arbeiten mit hohen Taktraten, weshalb bereits geringe Unterschiede der Oberflächenreibung erhebliche Auswirkungen haben können.

Typische Probleme bei nicht optimierten Reibungseigenschaften:

• Folien laufen nicht gleichmäßig durch die Maschine
• Automatische Zuführsysteme funktionieren unzuverlässig
• Verpackungsmaterialien verkleben oder rutschen unkontrolliert
• Produktionsgeschwindigkeit muss reduziert werden
• Ausschuss und Materialverluste steigen

Eine professionelle Reibungskoeffizientprüfung von Kunststofffolien ermöglicht es Herstellern, die Oberflächenbehandlung, Beschichtung und Materialzusammensetzung gezielt anzupassen.

Typische Anwendungen:

• Prüfung von PE-Folien für Lebensmittelverpackungen
• Kontrolle von BOPP-Folien für flexible Verpackungen
• Bewertung von PET-Folien für technische Anwendungen
• Optimierung von Laminatstrukturen
• Qualitätskontrolle von beschichteten Verpackungsmaterialien

Prüfprinzip des COF-Prüfgeräts

Das Reibungskoeffizientprüfgerät arbeitet nach einem etablierten Schlittenverfahren.

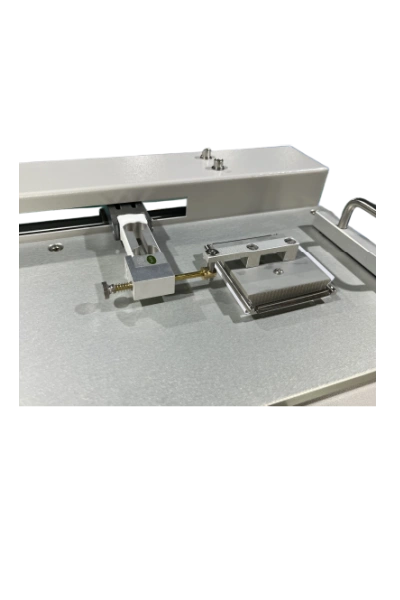

Dabei wird eine Materialprobe auf einer ebenen Prüfplatte befestigt. Ein definierter Prüfschlitten mit bekannter Masse wird auf die Oberfläche gelegt und mit konstanter Geschwindigkeit bewegt.

Während der Bewegung misst das Gerät kontinuierlich die erforderliche Zugkraft.

Der typische Prüfablauf umfasst:

1. Vorbereitung und Befestigung der Materialproben
2. Platzierung des Prüfschlittens auf der Oberfläche
3. Start der automatisierten Bewegung
4. Erfassung der maximalen Startkraft
5. Messung der konstanten Gleitkraft
6. Berechnung des statischen und dynamischen COF-Wertes

Durch die automatische Datenerfassung werden menschliche Einflussfaktoren reduziert und reproduzierbare Ergebnisse erzielt.

Der ultimative Leitfaden für Reibungskoeffizienten-Prüfgeräte: Bedeutung und Prüfzweck

Der Reibungskoeffizient beschreibt den Widerstand, der entsteht, wenn eine Oberfläche über eine andere Oberfläche bewegt wird. Der Wert ist dimensionslos und wird häufig mit dem Symbol μ angegeben.

Die grundlegende Berechnung lautet:

μ = F / N

Dabei gilt:

• μ = Reibungskoeffizient
• F = gemessene Reibungskraft
• N = Normalkraft zwischen den Kontaktflächen

Ein Reibungskoeffizientprüfgerät bestimmt, wie viel Kraft erforderlich ist, um eine Materialbewegung einzuleiten oder eine bestehende Gleitbewegung aufrechtzuerhalten.

Bei der Prüfung werden hauptsächlich zwei Werte unterschieden:

Prüfwert	Bedeutung	Typische Anwendung
Statischer Reibungskoeffizient (μs)	Kraft zum Starten der Bewegung zweier Oberflächen	Stapelstabilität, Kartonhandling, Beutelverarbeitung
Dynamischer Reibungskoeffizient (μd/μk)	Kraft zur Aufrechterhaltung einer gleichmäßigen Bewegung	Folienverarbeitung, Verpackungsmaschinen, Abrollprozesse

Die genaue Kenntnis dieser Werte ermöglicht Ingenieuren eine bessere Materialauswahl und unterstützt die Optimierung von Produktionsprozessen.

Relevante Normen für die COF-Prüfung

Ein professionelles Reibungskoeffizientprüfgerät muss verschiedene internationale Prüfstandards unterstützen. Die wichtigsten Normen sind:

ASTM D1894

ASTM D1894 beschreibt die Bestimmung des statischen und dynamischen Reibungskoeffizienten von Kunststofffolien und Kunststoffbahnen.

Die Norm wird häufig eingesetzt für:

• Kunststofffolien
• Verpackungsfolien
• Beschichtete Materialien
• Qualitätskontrolle in der Kunststoffindustrie

ISO 8295

ISO 8295 definiert das Prüfverfahren zur Bestimmung des Reibungskoeffizienten von Kunststofffolien und -bahnen.

Die Norm wird international verwendet, um die Oberflächenreibung verschiedener Folienmaterialien vergleichbar zu bewerten.

TAPPI T816

Diese Methode wird häufig für Papier- und Kartonmaterialien verwendet und bewertet die statischen Reibungseigenschaften von:

• Wellpappe
• Vollpappe
• Papierverpackungen

GB 10006

Die chinesische Norm GB 10006 beschreibt Prüfanforderungen für den Reibungskoeffizienten von Kunststofffolien und Verpackungsmaterialien.

Materialien und Branchen für die Anwendung des Reibungskoeffizientprüfgeräts

Das COF-01 Prüfgerät eignet sich für zahlreiche Materialien und Industriebereiche.

Flexible Verpackungsmaterialien

Typische Materialien:

• PE (Polyethylen)
• PP (Polypropylen)
• BOPP (biaxial orientiertes Polypropylen)
• PET (Polyesterfolie)
• Mehrschichtverbundfolien

Anwendungsbereiche:

• Lebensmittelverpackungen
• Pharmazeutische Verpackungen
• Medizinische Verpackungen
• Haushaltsprodukte

Papier- und Kartonmaterialien

Das Gerät kann die Reibungseigenschaften prüfen von:

• Verpackungskarton
• Wellpappe
• Papierbeuteln
• Beschichteten Papiermaterialien

Diese Daten helfen bei der Optimierung von Verpackungsmaschinen und Transportprozessen.

Technische Materialien

Weitere Anwendungen umfassen:

• Textilien
• Vliesstoffe
• Kabelummantelungen
• Metall-Kunststoff-Verbundmaterialien
• Spezialbeschichtungen

Technische Eigenschaften des COF-01 Reibungskoeffizientprüfgeräts

Das COF-01 Reibungskoeffizientprüfgerät wurde für industrielle Laboranwendungen entwickelt und kombiniert präzise Kraftmessung mit einer benutzerfreundlichen Steuerung. Die robuste Konstruktion ermöglicht zuverlässige Prüfungen bei unterschiedlichen Materialien und Prüfanforderungen.

Durch die präzise Bewegungseinheit und die automatische Datenerfassung liefert das Gerät stabile und reproduzierbare Messergebnisse, die für Forschung, Entwicklung und Qualitätskontrolle geeignet sind.

Die wichtigsten technischen Parameter:

Parameter	Spezifikation
Kraftaufnehmer	5 N (optional nach Kundenanforderung)
Messgenauigkeit	±0,5 % F.S.
Prüfschlittengewicht	200 ± 1 g (anpassbar)
Schlittengröße	63,5 mm × 63,5 mm (kundenspezifisch möglich)
Prüfgeschwindigkeit	100 mm/min nach ISO, 150 mm/min nach ASTM
Abmessungen	540 mm × 380 mm × 240 mm
Nettogewicht	ca. 21 kg
Stromversorgung	110–220 V, 50/60 Hz

Die Prüfparameter können entsprechend verschiedener Normanforderungen eingestellt werden. Anwender können beispielsweise eine vereinfachte Ausführung mit fester Prüfgeschwindigkeit wählen, wenn ausschließlich eine bestimmte Prüfmethode benötigt wird.

Moderne Steuerung und effiziente Bedienung für zuverlässige COF-Prüfungen

Eine präzise Reibungskoeffizientprüfung erfordert nicht nur eine genaue Kraftmessung, sondern auch eine stabile mechanische Bewegung und eine intuitive Bedienung.

Das COF-01 verfügt über mehrere Funktionen, die den täglichen Laborbetrieb erleichtern:

PLC-Steuerung mit HMI-Touchscreen

Die integrierte Steuerung ermöglicht:

• einfache Parametereinstellung
• automatische Prüfabläufe
• Echtzeit-Anzeige der Prüfdaten
• Darstellung von Kraft-Weg-Kurven
• Speicherung statistischer Ergebnisse

Dadurch können Bedienfehler reduziert und Prüfprozesse standardisiert werden.

Präzises Bewegungssystem

Das Gerät verwendet einen Schrittmotor in Kombination mit einem Kugelgewindetrieb.

Diese Konstruktion gewährleistet:

• gleichmäßige Schlittenbewegung
• stabile Prüfgeschwindigkeit
• geringe mechanische Schwankungen
• hohe Wiederholbarkeit

Gerade bei der COF-Prüfung nach ASTM D1894 und ISO 8295 ist eine konstante Bewegungsgeschwindigkeit entscheidend, da bereits kleine Abweichungen die Messergebnisse beeinflussen können.

Automatische Datenerfassung

Während der Prüfung erfasst das System automatisch:

• maximale Reibungskraft
• minimale Reibungskraft
• durchschnittliche Reibungskraft
• statischen COF-Wert
• dynamischen COF-Wert

Die Ergebnisse können über einen integrierten Mikroprinter ausgegeben werden. Optional steht eine RS-232-Schnittstelle für die Verbindung mit externen Computersystemen zur Verfügung.

Vorteile eines professionellen Reibungskoeffizientprüfgeräts in der Qualitätskontrolle

Die Messung des Reibungskoeffizienten ist ein wichtiger Bestandteil moderner Materialprüfung. Ein geeignetes Prüfgerät unterstützt Unternehmen dabei, Materialqualität zu kontrollieren und Produktionsprozesse effizienter zu gestalten.

Die wichtigsten Vorteile:

Verbesserung der Produktionsstabilität

Durch die genaue Kenntnis der Oberflächenreibung können Hersteller Verpackungsmaschinen optimal einstellen und Materialprobleme frühzeitig erkennen.

Dies reduziert:

• Produktionsunterbrechungen
• Materialverschwendung
• Ausschussquoten

Optimierung der Materialentwicklung

In der Forschung und Entwicklung hilft die COF-Prüfung bei der Bewertung von:

• neuen Folienrezepturen
• Oberflächenbeschichtungen
• Additivsystemen
• Laminatstrukturen

Entwicklungsingenieure können unterschiedliche Materialvarianten objektiv vergleichen und die optimale Lösung auswählen.

Sicherstellung internationaler Qualitätsanforderungen

Unternehmen, die weltweit produzieren oder exportieren, müssen häufig unterschiedliche Prüfstandards erfüllen.

Ein flexibles Reibungskoeffizientprüfgerät ermöglicht die Durchführung verschiedener Prüfmethoden nach internationalen Standards und unterstützt dadurch globale Qualitätsmanagementsysteme.

Kundenspezifische Lösungen für spezielle Prüfanforderungen

Neben Standardkonfigurationen bietet Cell Instruments individuelle Anpassungen für spezielle Anwendungen.

Mögliche Erweiterungen:

Spezielle Prüfschlitten

Je nach Material oder Anwendung können unterschiedliche Schlittenformen und Gewichte integriert werden.

Beispiele:

• leichte Folienmaterialien
• schwere technische Materialien
• spezielle Verpackungsstrukturen

Anpassung der Bedienoberfläche

Für internationale Kunden können folgende Anpassungen umgesetzt werden:

• lokale Spracheinstellungen
• kundenspezifische Benutzeroberflächen
• individuelle Prüfprogramme

Softwareintegration

Optional kann das System erweitert werden durch:

• PC-Software
• Datenspeicherung
• automatische Prüfberichte
• Laborverwaltungssysteme

Erweiterte Prüffunktionen

Je nach Kundenanforderung kann das Gerät erweitert werden um:

• Schälkraftmessung
• Schälprüfung
• zusätzliche Kraftmessbereiche

Dadurch kann eine einzige Prüfplattform mehrere Materialprüfaufgaben abdecken.

Auswahl des geeigneten Reibungskoeffizientprüfgeräts

Bei der Auswahl eines Prüfgeräts sollten Anwender mehrere Faktoren berücksichtigen:

1. Materialtyp

Unterschiedliche Materialien benötigen unterschiedliche Prüfbedingungen.

Beispiele:

• Kunststofffolien benötigen häufig Prüfungen nach ASTM D1894 oder ISO 8295.
• Papiermaterialien können nach TAPPI-Verfahren geprüft werden.
• Technische Materialien benötigen möglicherweise individuelle Vorrichtungen.

2. Prüfstandard

Vor der Auswahl sollte geprüft werden:

• Welche Norm fordert der Kunde?
• Welche Parameter müssen dokumentiert werden?
• Werden statische und dynamische Werte benötigt?

3. Produktionsanforderungen

Ein Laborgerät sollte zur tatsächlichen Anwendung passen.

Wichtige Kriterien:

• Prüfgeschwindigkeit
• Messbereich
• Automatisierungsgrad
• Datenverwaltung

Zusammenfassung

Ein modernes Reibungskoeffizientprüfgerät ist ein unverzichtbares Werkzeug zur Bewertung der Oberflächenreibung von Verpackungsmaterialien, Kunststofffolien und technischen Werkstoffen. Durch die präzise Messung von statischen und dynamischen Reibungskoeffizienten können Hersteller Materialeigenschaften optimieren, Produktionsprozesse stabilisieren und internationale Qualitätsanforderungen erfüllen.

Das COF-01 Reibungskoeffizienten-Prüfgerät kombiniert genaue Kraftmessung, flexible Prüfmethoden und eine robuste industrielle Konstruktion. Es unterstützt Anwender bei der Durchführung normgerechter COF-Prüfung nach ASTM D1894, ISO 8295 sowie weiteren relevanten Verfahren und bietet gleichzeitig Möglichkeiten zur Anpassung an spezielle Prüfanforderungen.

Das COF-01 Reibungskoeffizientprüfgerät bietet flexible Lösungen für unterschiedliche Materialien, Prüfstandards und industrielle Anwendungen. Wenn Sie eine passende Prüflösung für Kunststofffolien, Verpackungsmaterialien oder spezielle Werkstoffe benötigen, können unsere technischen Spezialisten Sie bei der Auswahl der geeigneten Konfiguration unterstützen und eine individuelle Lösung entsprechend Ihrer Prüfanforderungen bereitstellen.
