Hintergrund
Die präzise Bestimmung von Reibungseigenschaften und Schälfestigkeit spielt eine entscheidende Rolle bei der Entwicklung, Qualitätskontrolle und Produktionsüberwachung moderner Verpackungs- und Funktionsmaterialien. Ein leistungsfähiges Reibungs- und Abziehprüfgerät unterstützt Unternehmen dabei, die Verarbeitbarkeit von Materialien zu bewerten, Produktionsprozesse zu optimieren und die Konformität mit internationalen Prüfstandards sicherzustellen.

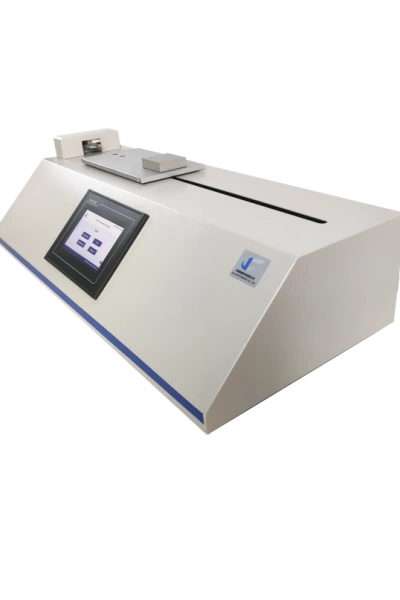

Das FPT-01 Reibungs- und Schälprüfgerät vereint die Prüfung des Reibungskoeffizienten und die Prüfung der Schälfestigkeit von Kunststofffolien in einer einzigen SPS-gesteuerten Prüfplattform. Dadurch entfällt der Einsatz mehrerer Einzelgeräte, während gleichzeitig reproduzierbare Prüfergebnisse für Forschung, Qualitätssicherung und industrielle Produktionsumgebungen erzielt werden.
Durch die Kombination aus hochpräziser Kraftmesstechnik, intelligenter Steuerung und flexiblen Prüfvorrichtungen eignet sich das System für zahlreiche Materialien wie Kunststofffolien, Papier, Wellpappe, Verbundwerkstoffe, Klebebänder, medizinische Verpackungen und technische Laminate.
Was ist ein Reibungs- und Abziehprüfgerät?
Ein Reibungs- und Abziehprüfgerät ist ein Materialprüfsystem zur Bestimmung zweier wesentlicher mechanischer Eigenschaften:
- des statischen und dynamischen Reibungskoeffizienten (COF)
- der Schälkraft bzw. Haftfestigkeit zwischen verbundenen Materialien
Beide Prüfverfahren liefern wichtige Kennwerte für die Materialentwicklung sowie die Prozesssicherheit in automatisierten Verpackungsanlagen. Während die COF-Prüfung Aussagen über das Gleitverhalten zweier Oberflächen ermöglicht, bewertet die Schälprüfung die Qualität von Klebe- oder Laminierverbindungen.
Die Kombination beider Prüfarten auf einer Plattform reduziert den Kalibrieraufwand, vereinfacht Laborabläufe und verbessert die Vergleichbarkeit der Messergebnisse.
Warum sind Reibungs- und Schälprüfverfahren wichtig?
Moderne Verpackungsmaterialien müssen zahlreiche Anforderungen erfüllen. Ein zu hoher oder zu niedriger Reibungskoeffizient kann Produktionsstörungen verursachen, während unzureichende Haftfestigkeiten die Produktsicherheit gefährden.
Typische Fragestellungen sind beispielsweise:
- Gleiten Verpackungsfolien zuverlässig auf Hochgeschwindigkeitsanlagen?
- Lassen sich Beutel sicher stapeln?
- Besitzen Laminatstrukturen eine ausreichende Verbundfestigkeit?
- Entspricht ein medizinischer Klebeverbund den Qualitätsanforderungen?
- Erfüllt das Material internationale Prüfnormen?
Professionelle Reibungs- und Schälprüfverfahren liefern hierfür reproduzierbare und normgerechte Messwerte.
Prüfung des Reibungskoeffizienten
Die Prüfung des Reibungskoeffizienten bestimmt den Widerstand, der zwischen zwei Materialoberflächen während des Gleitens entsteht.
Dabei werden zwei Kenngrößen ermittelt:
Statischer Reibungskoeffizient
Der statische Reibungskoeffizient beschreibt die Kraft, die erforderlich ist, um eine ruhende Oberfläche erstmals in Bewegung zu setzen.
Dieser Wert beeinflusst unter anderem:
- Stapelverhalten von Verpackungen
- Palettenstabilität
- Handhabung von Kartons
- automatische Zuführung in Verpackungsmaschinen
Dynamischer Reibungskoeffizient
Nach Beginn der Bewegung wird der dynamische Reibungskoeffizient gemessen.
Dieser Kennwert ist besonders relevant für:
- kontinuierlichen Materialtransport
- Hochgeschwindigkeits-Verpackungslinien
- Folienabwicklung
- Druck- und Laminierprozesse
Messprinzip
Die Berechnung erfolgt nach der bekannten Gleichung:
μ = F / N
Dabei gilt:
- μ = Reibungskoeffizient
- F = gemessene Reibungskraft
- N = Normalkraft des Prüfschlittens
Das Ergebnis ist dimensionslos und ermöglicht einen direkten Vergleich verschiedener Materialien.
Prüfung der Schälfestigkeit von Kunststofffolien
Neben der COF-Messung ermöglicht das Gerät die Prüfung der Schälfestigkeit von Kunststofffolien sowie zahlreicher weiterer Verbundwerkstoffe.
Hierbei wird die Kraft gemessen, die erforderlich ist, um zwei miteinander verbundene Materialien kontrolliert voneinander zu trennen.
Die Schälprüfung eignet sich insbesondere für:
- medizinische Verpackungen
- Klebebänder
- Schutzfolien
- Laminatverbunde
- Haftetiketten
- Verbundfolien
- Trennfolien
- technische Klebstoffe
Die ermittelten Kraft-Weg-Kurven ermöglichen eine detaillierte Bewertung der Haftqualität und des Versagensmechanismus.
Prüfablauf
Die Durchführung erfolgt in wenigen Schritten:
- Prüfkörper vorbereiten.
- Geeignete Prüfvorrichtung auswählen.
- Prüfparameter festlegen.
- Prüfkörper einspannen.
- Prüfung automatisch starten.
- Kraftdaten kontinuierlich erfassen.
- Diagramme und Kennwerte auswerten.
- Prüfbericht speichern oder ausdrucken.
Durch die SPS-Steuerung und den integrierten Touchscreen erfolgt die Bedienung besonders effizient und reproduzierbar.
Internationale Normen
Das FPT-01 unterstützt zahlreiche international etablierte Prüfverfahren.
Reibungskoeffizient
| Norm | Anwendung |
|---|---|
| ASTM D1894 | Reibungskoeffizient von Kunststofffolien |
| ISO 8295 | COF von Kunststofffolien |
| TAPPI T816 | Reibung von Wellpappe |
| TAPPI T549 | Reibungskoeffizient von Papier |
| ASTM D4917 | Papier und Druckmaterialien |
Schälprüfung
Für die Reibungs- und Schälprüfverfahren unterstützt das System unter anderem:
- ASTM D3330
- ISO 8510-2
Dadurch eignet sich das Gerät sowohl für industrielle Qualitätsprüfungen als auch für Entwicklungs- und Vergleichsuntersuchungen.
Vorteile für die Qualitätskontrolle
Ein modernes Reibungs- und Abziehprüfgerät bietet zahlreiche Vorteile:
- Zwei Prüfverfahren in einem System
- Höhere Laboreffizienz
- Reproduzierbare Messergebnisse
- Einfache Bedienung
- Hohe Messgenauigkeit
- Flexible Kraftbereiche
- Umfangreiche Datenauswertung
- Normgerechte Prüfungen
- Geringerer Kalibrieraufwand
- Zukunftssichere Erweiterungsmöglichkeiten
Gerade Unternehmen mit hohen Qualitätsanforderungen profitieren von der Kombination aus COF-Messung und Schälkraftprüfung, da beide Prüfarten häufig gemeinsam zur Freigabe neuer Materialien benötigt werden.
Warum das FPT-01 wählen?
Das FPT-01 wurde speziell für Labor- und Produktionsumgebungen entwickelt, in denen präzise, reproduzierbare und normkonforme Materialprüfungen erforderlich sind. Die Kombination aus SPS-Steuerung, hochauflösender Kraftmesstechnik, flexiblen Prüfgeschwindigkeiten und vielseitigen Spannvorrichtungen ermöglicht sowohl die Prüfung des Reibungskoeffizienten als auch die Prüfung der Schälfestigkeit von Kunststofffolien auf höchstem technischen Niveau. Unternehmen erhalten dadurch eine wirtschaftliche Komplettlösung für Forschung, Entwicklung und Qualitätssicherung.
Zusammenfassung
Wenn Sie eine zuverlässige Lösung für normgerechte Reibungs- und Schälprüfungen suchen, unterstützt Sie Cell Instruments mit leistungsfähigen Prüfsystemen und anwendungsspezifischen Lösungen. Ob Standardprüfung nach ASTM und ISO oder kundenspezifische Prüfaufgaben – unsere Experten beraten Sie bei der Auswahl des passenden Prüfsystems. Kontaktieren Sie uns für technische Informationen, Anwendungsberatung oder ein individuelles Angebot.
