Die Pendelschlagprüfgerät-Technologie ermöglicht eine präzise Bewertung der Widerstandsfähigkeit von Materialien gegenüber plötzlichen Schlagbeanspruchungen. Besonders in der Verpackungsindustrie, Kunststoffverarbeitung und Werkstoffentwicklung ist die Prüfung der Schlagzähigkeit von Kunststofffolien ein wichtiger Bestandteil der Qualitätskontrolle, da Materialien während des Transports, der Verarbeitung oder des Gebrauchs unerwarteten Stoßbelastungen ausgesetzt sein können.
Das PIT-01 Pendelschlagprüfgerät wurde entwickelt, um die Schlagfestigkeit verschiedener Materialien quantitativ zu bestimmen. Das Prüfgerät ermittelt die Energie, die erforderlich ist, um eine Probe durch einen definierten Schlagvorgang zu beschädigen oder zu durchdringen. Dadurch erhalten Anwender zuverlässige Daten zur Materialcharakterisierung, Produktentwicklung und Prozessoptimierung.
Im Vergleich zu einfachen Belastungstests ermöglicht das Pendelschlagverfahren eine realitätsnahe Simulation dynamischer Beanspruchungen. Die gewonnenen Prüfergebnisse unterstützen Hersteller dabei, geeignete Materialien auszuwählen, Verpackungslösungen zu verbessern und die Produktqualität langfristig sicherzustellen.
Bedeutung der Schlagzähigkeitsprüfung für moderne Werkstoffe
Werkstoffe müssen heute immer höhere Anforderungen hinsichtlich mechanischer Belastbarkeit erfüllen. Dünne Kunststofffolien, flexible Verpackungen oder Verbundmaterialien müssen beispielsweise ausreichend widerstandsfähig sein, um Beschädigungen während Herstellung, Lagerung und Transport zu vermeiden.
Die Schlagzähigkeit beschreibt die Fähigkeit eines Materials, plötzlich auftretende Energie aufzunehmen, ohne sofort zu brechen oder zu reißen. Während statische Prüfungen wie Zugprüfungen oder Druckprüfungen hauptsächlich langsame Belastungen bewerten, untersucht die Schlagprüfung das Verhalten eines Werkstoffs unter kurzzeitiger dynamischer Beanspruchung.
Typische Schadensbilder bei unzureichender Schlagzähigkeit sind:
- Rissbildung in Kunststofffolien
- Durchstoßschäden bei Verpackungen
- Materialbruch bei Stoßbelastungen
- Versagen von Verbundstrukturen
- Verringerte Produktsicherheit während Transport und Anwendung
Für Hersteller ist eine zuverlässige Schlagprüfung daher entscheidend, um Materialauswahl, Produktdesign und Produktionsqualität wissenschaftlich abzusichern.
Was ist ein Pendelschlagprüfgerät?
Ein Pendelschlagprüfgerät ist ein mechanisches Prüfgerät zur Bestimmung der Schlagenergie, die ein Material aufnehmen kann, bevor eine Beschädigung oder ein Durchbruch entsteht. Das Prüfprinzip basiert auf einem schwingenden Pendel, das mit einer definierten Energie auf die eingespannt gehaltene Probe trifft.
Während der Prüfung wird das Pendel aus einer bestimmten Ausgangsposition freigegeben. Beim Auftreffen auf die Probe überträgt es seine kinetische Energie auf das Material. Die Differenz zwischen Anfangsenergie und Restenergie nach dem Schlagvorgang entspricht der von der Probe absorbierten Schlagenergie.
Die wesentlichen Messgrößen umfassen:
| Prüfgröße | Bedeutung |
|---|---|
| Schlagenergie | Energie, die während des Schlagvorgangs auf die Probe übertragen wird |
| Absorbierte Energie | Energieaufnahmefähigkeit des Werkstoffs bis zur Beschädigung |
| Durchbruchverhalten | Widerstandsfähigkeit gegenüber punktueller Schlagbelastung |
| Wiederholbarkeit | Stabilität der Messergebnisse bei mehreren Prüfungen |
Das Pendelschlagverfahren bietet insbesondere bei dünnen Materialien Vorteile, da es eine schnelle und reproduzierbare Bewertung der Schlagbeständigkeit ermöglicht.
Prüfprinzip des Pendelschlagverfahrens
Das grundlegende Prinzip eines Pendelschlagprüfgeräts basiert auf der Energieerhaltung eines Pendelsystems.
Vor der Prüfung besitzt das Pendel eine definierte potenzielle Energie. Nach der Freigabe wandelt sich diese Energie in Bewegungsenergie um. Beim Auftreffen auf die Probe wird ein Teil dieser Energie vom Material aufgenommen.
Die Berechnung erfolgt anhand der Energieänderung:
Absorbierte Schlagenergie = Anfangsenergie des Pendels – Restenergie nach dem Aufprall
Je höher die absorbierte Energie, desto größer ist die Schlagzähigkeit des geprüften Materials.
Das Verfahren ermöglicht eine quantitative Bewertung und eignet sich besonders für Materialien, deren Verhalten unter schnellen Belastungen untersucht werden muss.
Prüfung der Schlagzähigkeit von Kunststofffolien und Verpackungsmaterialien
Die Prüfung der Schlagzähigkeit von Kunststofffolien spielt eine wichtige Rolle bei der Entwicklung moderner Verpackungslösungen. Kunststofffolien müssen häufig gleichzeitig leicht, flexibel und mechanisch belastbar sein.
Typische Anwendungen umfassen:
- Lebensmittelverpackungen
- Pharmazeutische Verpackungsfolien
- Medizinische Verpackungen
- Schutzfolien
- Mehrschichtverbundfolien
- Technische Kunststofffolien
Bei flexiblen Verpackungen können bereits kleine Materialfehler zu Leckagen oder Produktschäden führen. Eine Schlagprüfung liefert deshalb wichtige Informationen über die tatsächliche Belastbarkeit eines Materials.
Durch die Prüfung mit einem Schlagprüfgerät können Entwickler beispielsweise:
- Folienstärken optimieren
- Materialkombinationen vergleichen
- Produktionsparameter überprüfen
- Qualitätsabweichungen erkennen
- neue Verpackungskonzepte validieren

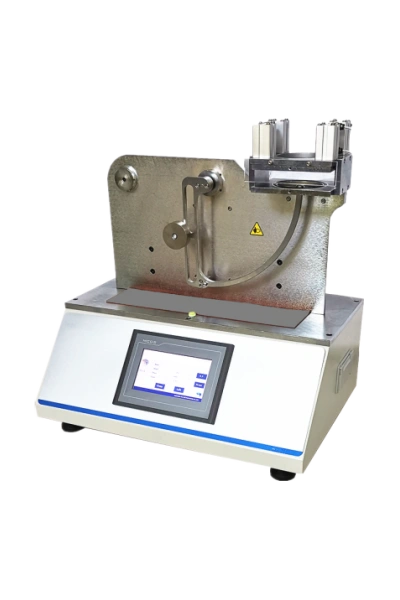

Aufbau und technische Eigenschaften des PIT-01 Pendelschlagprüfgeräts
Das PIT-01 wurde speziell für industrielle Laboranwendungen entwickelt und kombiniert eine präzise mechanische Prüfeinheit mit automatisierter Steuerungstechnologie.
PLC-Steuerung und HMI-Touchscreen
Das Prüfgerät verwendet eine industrielle speicherprogrammierbare Steuerung (PLC). Dadurch gewährleistet das System eine stabile Steuerung der Prüfabläufe.
Über das integrierte HMI-Touchscreen-Bedienfeld können Anwender Prüfparameter einstellen, Messdaten anzeigen und Prüfabläufe komfortabel steuern.
Die Vorteile umfassen:
- intuitive Bedienung
- stabile industrielle Steuerung
- einfache Parametereinstellung
- reduzierte Bedienfehler
Pneumatische Probenklemmung für reproduzierbare Prüfbedingungen
Eine sichere Fixierung der Probe ist entscheidend für genaue Messergebnisse. Das PIT-01 verfügt über eine pneumatische Klemmvorrichtung, welche die Probe während des Schlagvorgangs gleichmäßig fixiert.
Dadurch werden folgende Faktoren verbessert:
- konstante Einspannbedingungen
- höhere Wiederholbarkeit
- geringere Messabweichungen
- zuverlässige Vergleichbarkeit verschiedener Materialien
Automatische Pendelauslösung
Das automatische Auslösesystem sorgt dafür, dass jede Prüfung unter identischen Bedingungen durchgeführt wird.
Im Vergleich zu manuellen Auslösungen reduziert diese Funktion Bedienereinfluss und verbessert die Vergleichbarkeit der Messergebnisse.
Präzise Winkelmessung und automatische Energieauswertung
Die exakte Winkelmessung bildet die Grundlage für die Berechnung der absorbierten Schlagenergie.
Das System erfasst automatisch relevante Prüfdaten und ermöglicht eine schnelle Auswertung mehrerer Messungen. Die integrierte Statistikfunktion unterstützt Anwender bei der Analyse von Mittelwerten und Messergebnisstreuungen.
Datenausgabe und optionale Softwareintegration
Für moderne Laborumgebungen kann das Prüfgerät optional mit einer RS232-Schnittstelle sowie Software ausgestattet werden.
Diese Funktion ermöglicht:
- Speicherung von Prüfdaten
- digitale Dokumentation
- weiterführende Datenanalyse
- Integration in bestehende Qualitätsmanagementprozesse
Normen ASTM D3420 und Anforderungen an die Schlagprüfung
Für die Bewertung der Schlagzähigkeit von Kunststofffolien und flexiblen Materialien existieren verschiedene internationale Prüfstandards. Eine wichtige Referenz für die Prüfung der Schlagzähigkeit von Kunststofffolien ist die Norm ASTM D3420.
Die Norm beschreibt ein Pendelschlagverfahren zur Bestimmung der Schlagfestigkeit von Kunststofffolien und dünnen Folienmaterialien. Dabei wird die Energie gemessen, die erforderlich ist, um eine definierte Probe durch einen Pendelschlag zu beschädigen.
Das Verfahren unterstützt Hersteller und Prüflabore bei der Bewertung folgender Eigenschaften:
- Widerstandsfähigkeit dünner Kunststofffolien gegenüber Stoßbelastungen
- Vergleich verschiedener Folienrezepturen
- Beurteilung von Materialänderungen
- Qualitätskontrolle während der Produktion
- Entwicklung neuer Verpackungsmaterialien
Neben ASTM D3420 kann das Pendelschlagverfahren auch mit weiteren nationalen oder branchenspezifischen Anforderungen kombiniert werden. Die Auswahl des geeigneten Prüfverfahrens hängt dabei von Materialtyp, Anwendung und gewünschter Aussagekraft der Messergebnisse ab.
Vergleich verschiedener Schlagprüfverfahren
Je nach Materialeigenschaft und Prüfziel kommen unterschiedliche Schlagprüfgeräte zum Einsatz. Obwohl alle Verfahren die Widerstandsfähigkeit eines Werkstoffs gegenüber Stoßbelastungen untersuchen, unterscheiden sie sich hinsichtlich Prüfprinzip, Belastungsart und Anwendung.
| Prüfverfahren | Prüfprinzip | Typische Anwendungen |
|---|---|---|
| Pendelschlagprüfung | Schlagenergie eines Pendels wird auf die Probe übertragen | Kunststofffolien, dünne Platten, Verbundmaterialien |
| Fallbolzen-Schlagprüfung | Ein Gewicht fällt aus definierter Höhe auf die Probe | Kunststofffolien, Verpackungsmaterialien |
| Fallkugel-Schlagprüfung | Kugelförmiger Schlagkörper belastet die Probe | Dünne Kunststoffmaterialien, Beschichtungen |
| Charpy-Prüfung | Pendel schlägt eine gekerbte Probe | Technische Kunststoffe, Metalle |
| Izod-Prüfung | Pendelschlag gegen eingespanntes Probestück | Kunststoffprüfung und Materialvergleich |
Das Pendelschlagprüfgerät eignet sich besonders für Anwendungen, bei denen die Energieaufnahme eines Materials unter einer definierten Stoßbelastung bewertet werden soll. Im Vergleich zu Fallprüfungen ermöglicht das Verfahren eine kontrollierte Energieeinwirkung und eine gute Vergleichbarkeit zwischen verschiedenen Materialien.
Typischer Prüfablauf mit einem Pendelschlagprüfgerät
Ein standardisierter Prüfablauf stellt sicher, dass Messergebnisse zuverlässig und reproduzierbar bleiben. Der genaue Ablauf kann abhängig von Norm und Material variieren, folgt jedoch grundsätzlich mehreren Schritten.
1. Vorbereitung der Prüfprobe
Zunächst wird die Materialprobe entsprechend den Anforderungen der jeweiligen Prüfmethode vorbereitet.
Typische Probenabmessungen beim PIT-01:
- Größe: 100 × 100 mm
- Alternativ: Durchmesser 100 mm
Vor der Prüfung sollten die Proben unter definierten Bedingungen konditioniert werden, um Einflüsse durch Temperatur oder Feuchtigkeit zu minimieren.
2. Einspannen der Probe
Die Probe wird in der pneumatischen Klemmvorrichtung fixiert.
Eine gleichmäßige Spannung der Probe ist entscheidend, da eine unzureichende Fixierung die Messergebnisse beeinflussen kann. Das PIT-01 gewährleistet durch die automatische Klemmung konstante Prüfbedingungen.
3. Durchführung des Pendelschlags
Das Pendel wird automatisch ausgelöst und trifft mit einer definierten Energie auf den Mittelpunkt der Probe.
Während des Schlagvorgangs erfasst das System die Winkeländerung des Pendels und berechnet daraus die absorbierte Schlagenergie.
4. Auswertung der Ergebnisse
Nach Abschluss der Prüfung werden die Messwerte automatisch verarbeitet.
Typische Ergebnisdaten umfassen:
- Schlagenergie
- absorbierte Energie
- Mittelwert mehrerer Prüfungen
- statistische Bewertung der Messreihe
Diese Daten ermöglichen eine objektive Beurteilung der Materialqualität.
Industrielle Anwendungen der Schlagzähigkeitsprüfung
Die Anforderungen an die Schlagfestigkeit unterscheiden sich je nach Branche. Ein zuverlässiges Pendelschlagprüfgerät unterstützt verschiedene Industriezweige bei der Materialentwicklung und Qualitätskontrolle.
Flexible Verpackungsindustrie
In der Verpackungsindustrie müssen Kunststofffolien während Transport und Verarbeitung hohen mechanischen Belastungen standhalten.
Typische Prüfobjekte:
- PE-Folien
- PP-Folien
- Mehrschichtfolien
- Barrierefolien
- Laminatstrukturen
Die Schlagprüfung hilft dabei, Verpackungen gegen Beschädigungen zu optimieren.
Medizinische und pharmazeutische Verpackungen
Medizinische Verpackungen müssen eine hohe mechanische Sicherheit gewährleisten, um sterile Produkte während Lagerung und Transport zu schützen.
Anwendungsbereiche:
- Sterilbarrieresysteme
- Kunststoffbeutel
- Verbundfolien
- Schutzverpackungen
Kunststoffindustrie
Kunststoffhersteller nutzen Schlagprüfungen zur Bewertung neuer Materialien und Rezepturen.
Typische Ziele:
- Vergleich verschiedener Polymerformulierungen
- Optimierung von Additiven
- Verbesserung der Materialbeständigkeit
Automobil- und Verbundwerkstoffindustrie
Bei technischen Kunststoffteilen und Verbundwerkstoffen liefert die Schlagprüfung wichtige Informationen über das Verhalten unter Stoßbelastung.
Anwendungen:
- Kunststoffkomponenten
- Leichtbauwerkstoffe
- Faserverbundmaterialien
Vorteile eines automatisierten Pendelschlagprüfgeräts in der Qualitätskontrolle
Moderne Produktionsprozesse benötigen schnelle und zuverlässige Prüfmethoden. Ein automatisiertes Pendelschlagprüfgerät bietet gegenüber manuellen Prüfmethoden mehrere Vorteile.
Hohe Messgenauigkeit
Die präzise Winkelmessung und automatische Datenauswertung ermöglichen zuverlässige Ergebnisse auch bei kleinen Energieunterschieden.
Gute Wiederholbarkeit
Durch automatische Pendelauslösung und pneumatische Probenklemmung werden Bedienereinflüsse reduziert.
Effiziente Laborprozesse
Die automatische Statistikfunktion beschleunigt die Analyse größerer Prüfreihen.
Nachvollziehbare Qualitätsdokumentation
Digitale Datenschnittstellen ermöglichen eine strukturierte Speicherung und Weiterverarbeitung von Prüfergebnissen.
Auswahl des geeigneten Schlagprüfgeräts
Bei der Auswahl eines geeigneten Prüfgeräts sollten mehrere technische Faktoren berücksichtigt werden:
| Auswahlkriterium | Bedeutung |
|---|---|
| Materialtyp | Kunststofffolie, Platte, Papier oder Verbundmaterial |
| Prüfenergie | Anpassung an erwartete Belastung |
| Normanforderung | Einhaltung relevanter Prüfstandards |
| Automatisierungsgrad | Einfluss auf Effizienz und Wiederholbarkeit |
| Datenauswertung | Anforderungen an Dokumentation und Qualitätsmanagement |
Neben dem PIT-01 Pendelschlagprüfgerät stehen je nach Prüfaufgabe weitere Modelle zur Verfügung:
- FDT-01 Fallbolzen-Schlagprüfgerät für Fallbolzenprüfungen
- FBT-01 Fallkugel-Schlagprüfgerät für Kugelschlagprüfungen
- Charpy- und Izod-Schlagprüfgeräte für technische Kunststoff- und Werkstoffprüfungen
Zusammenfassung der technischen Bedeutung des Pendelschlagprüfgeräts
Das Pendelschlagprüfgerät ist ein wichtiges Prüfmittel zur quantitativen Bewertung der Schlagzähigkeit von Kunststofffolien, Kunststoffplatten, Verbundwerkstoffen und weiteren Materialien. Durch die kontrollierte Einleitung einer definierten Schlagenergie ermöglicht das Gerät eine objektive Analyse des Materialverhaltens unter dynamischer Belastung.
Das PIT-01 nutzt ein präzises Pendelschlagverfahren, um die Energieaufnahmefähigkeit einer Probe bis zum Bruch oder zur Durchdringung zu bestimmen. Automatische Steuerung, pneumatische Probenklemmung, präzise Winkelmessung und digitale Datenauswertung gewährleisten reproduzierbare Prüfergebnisse für Forschung, Entwicklung und Qualitätskontrolle. Die gewonnenen Messdaten unterstützen Unternehmen bei der Optimierung von Materialien, der Verbesserung der Produktsicherheit und der Einhaltung relevanter Prüfanforderungen.
Fazit
Die zuverlässige Bewertung der Schlagzähigkeit ist ein entscheidender Faktor für die Entwicklung sicherer und leistungsfähiger Materialien. Ein geeignetes Pendelschlagprüfgerät unterstützt Labor- und Qualitätsabteilungen dabei, Materialeigenschaften präzise zu analysieren und Produktionsprozesse kontinuierlich zu verbessern. Cell Instruments bietet professionelle Prüfgeräte und kundenspezifische Prüflösungen für unterschiedliche Materialien, Anwendungen und Prüfanforderungen. Kontaktieren Sie unsere technischen Spezialisten, um mehr über geeignete Schlagprüfgeräte, individuelle Prüfkonfigurationen und Lösungen für Ihre Materialprüfung zu erfahren.
