Mikroleckprüfgerät für die zuverlässige Prüfung der Verpackungsintegrität
Ein Mikroleckprüfgerät ermöglicht die präzise, zerstörungsfreie Erkennung kleinster Leckagen in nichtporösen Verpackungen durch die moderne Vakuumzerfallsprüfung. Die Methode eignet sich besonders für Unternehmen, die eine zuverlässige Qualitätskontrolle von flexiblen und starren Verpackungssystemen benötigen und dabei die Produktintegrität während des gesamten Lebenszyklus sicherstellen möchten.
Bei sensiblen Produkten wie pharmazeutischen Erzeugnissen, Medizinprodukten, Lebensmitteln oder hochwertigen Konsumgütern kann bereits eine geringe Undichtigkeit die Schutzfunktion der Verpackung beeinträchtigen. Ein Mikroleckprüfgerät zur Prüfung der Verpackungsintegrität erkennt Druckveränderungen innerhalb einer Prüfkammer und bewertet dadurch die Dichtheit einer Verpackung mit hoher Genauigkeit.

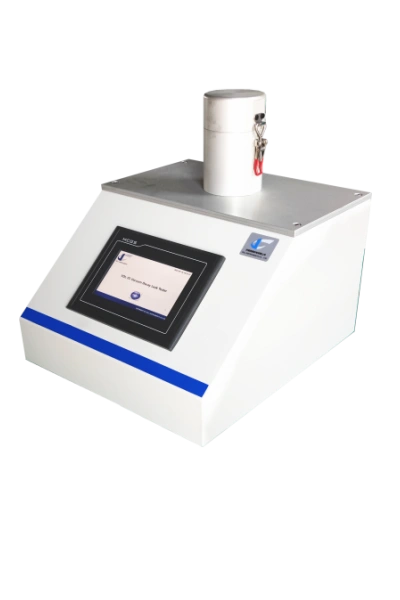

Das MLT-01 Mikroleckprüfgerät von Cell Instruments nutzt die Vakuumzerfallsmethode gemäß ASTM F2338, um kleinste Leckagen quantitativ zu erfassen. Die Prüfmethode liefert reproduzierbare Messergebnisse und unterstützt Hersteller bei der Prozessüberwachung, Qualitätsvalidierung und Optimierung von Verpackungslösungen.
Was ist ein Mikroleckprüfgerät?
Ein Mikroleckprüfgerät ist ein automatisiertes Prüfgerät zur Erkennung und Bewertung von kleinen Undichtigkeiten in Verpackungen. Anders als herkömmliche qualitative Prüfverfahren wie die Blasenprüfung ermöglicht ein modernes Mikroleckprüfgerät eine quantitative Messung der Druckänderung und eine objektive Bewertung der Leckrate.
Das Prüfprinzip basiert auf einer kontrollierten Vakuumerzeugung innerhalb einer Prüfkammer. Während der Prüfung wird die Verpackung einem definierten Unterdruck ausgesetzt. Falls eine Leckage vorhanden ist, verändert sich der Druckverlauf durch den Eintritt von Luft oder Gas in die Prüfkammer. Das System misst diese Druckänderung und entscheidet anhand voreingestellter Grenzwerte, ob die Probe die Prüfung besteht.
Die wichtigsten Vorteile eines Mikroleckprüfgeräts liegen in:
- zerstörungsfreier Prüfung, wodurch die geprüften Verpackungen weiter analysiert oder verwendet werden können
- hohe Messgenauigkeit bei der Erkennung kleinster Leckagen
- quantitativer Ergebnisbewertung anstelle einer rein visuellen Kontrolle
- schneller Prüfzeit für industrielle Qualitätskontrollen
- reproduzierbaren Prüfergebnissen für Validierung und Prozessüberwachung
Bedeutung der Vakuumzerfallsmethode für die Verpackungsprüfung
Die Vakuumzerfallsmethode zählt zu den fortschrittlichen Verfahren der zerstörungsfreien Dichtheitsprüfung. Sie wird eingesetzt, wenn Verpackungen zuverlässig gegen äußere Einflüsse geschützt sein müssen und eine genaue Bewertung der Barriere- und Versiegelungsqualität erforderlich ist.
Während einer Prüfung erzeugt das Vakuum-Dichtheitsprüfgerät einen definierten Unterdruck in der Prüfkammer. Nach Erreichen des Zielvakuums folgt eine Stabilisierung, um Materialverformungen oder elastische Eigenschaften der Verpackung auszugleichen. Anschließend überwacht das System die Druckänderung innerhalb eines bestimmten Zeitraums.
Eine intakte Verpackung weist nur eine minimale Druckveränderung auf. Eine undichte Verpackung führt dagegen zu einem messbaren Druckanstieg. Das Mikroleckprüfgerät analysiert diese Veränderung und berechnet daraus die Leckrate.
Diese Methode eignet sich besonders für:
- flexible Verpackungsbeutel
- medizinische Verpackungen
- pharmazeutische Primärverpackungen
- Kunststoffbehälter
- Verbundverpackungen
- versiegelte Produktverpackungen
Prüfprinzip der Vakuumzerfallsprüfung
Die Vakuumzerfallsprüfung basiert auf der Messung des Druckanstiegs nach einer definierten Vakuumphase. Der Prüfablauf besteht aus mehreren kontrollierten Prozessschritten.
| Prüfphase | Beschreibung |
|---|---|
| Füllphase | Die Prüfkammer wird evakuiert und der definierte Unterdruck wird aufgebaut. |
| Einstellphase | Das System stabilisiert die Probe und gleicht mögliche Materialbewegungen aus. |
| Vakuumzerfall-Prüfphase | Der Druckverlauf wird hochauflösend gemessen und analysiert. |
| Entlüftungsphase | Der Unterdruck wird kontrolliert abgebaut und die Probe entnommen. |
| Ergebnisbewertung | Das Gerät vergleicht die Messwerte mit den voreingestellten Grenzwerten. |
Durch diese strukturierte Messung kann ein Mikroleckprüfgerät auch kleinste Druckänderungen erkennen, die auf Mikroleckagen hinweisen.

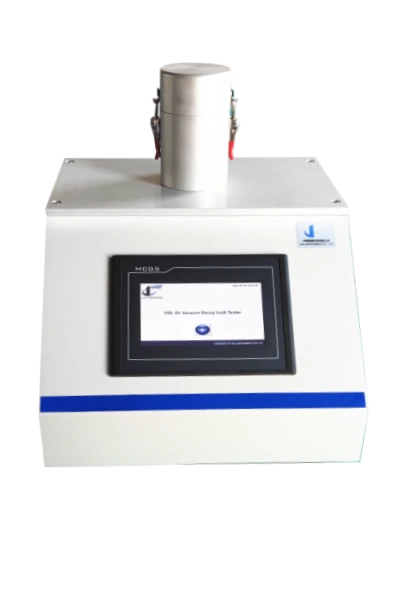

Aufbau und Systemkonzept des MLT-01 Mikroleckprüfgeräts
Das MLT-01 Mikroleckprüfgerät für die Vakuumzerfallsprüfung verfügt über ein präzise abgestimmtes Prüfsystem bestehend aus Prüfkammer, Ventiltechnik, Drucksensorik und Steuerungseinheit.
Das System umfasst:
Hochauflösenden Drucksensor
Der Sensor erfasst kleinste Druckänderungen während der Prüfphase und ermöglicht dadurch eine empfindliche Leckageerkennung.
Prüfkammer mit individueller Anpassung
Die Prüfkammer wird entsprechend der Größe und Form der Verpackung ausgelegt. Für spezielle Anwendungen können zusätzliche Vorrichtungen integriert werden, um Bewegungen oder Ausdehnungen flexibler Komponenten während der Prüfung zu begrenzen.
SPS-Steuerung und HMI-Bedienoberfläche
Die integrierte SPS-Steuerung ermöglicht eine stabile Prozesskontrolle. Über den Touchscreen können Prüfparameter eingestellt, Ergebnisse angezeigt und Prüfzyklen verwaltet werden.
Externe Vakuumversorgung
Das System arbeitet mit einer externen Vakuumquelle, die entsprechend den Anforderungen der Anwendung bereitgestellt wird.
Prüfablauf mit einem Mikroleckprüfgerät
Der typische Prüfprozess mit einem Mikroleckprüfgerät erfolgt automatisch und umfasst folgende Schritte:
- Einlegen der Probe
Die Verpackung wird in der speziell ausgelegten Prüfkammer positioniert und sicher fixiert.
- Erzeugung des Unterdrucks
Das System startet die Vakuumerzeugung und reduziert den Druck innerhalb der Prüfkammer auf den definierten Prüfwert.
- Stabilisierung der Probe
Während dieser Phase kompensiert das Gerät mögliche Materialverformungen. Dies ist besonders bei flexiblen Verpackungen wichtig, da diese auf Druckänderungen reagieren können.
- Messung des Vakuumzerfalls
Das Mikroleckprüfgerät überwacht die Druckentwicklung. Jede Druckerhöhung wird präzise erfasst und zur Berechnung der Leckrate verwendet.
- Automatische Bewertung
Das System vergleicht die Messergebnisse mit den festgelegten Grenzwerten und gibt eine PASS/FAIL-Bewertung aus.
- Belüftung
Nach Abschluss der Prüfung wird der Unterdruck kontrolliert abgebaut.
Anwendung des Mikroleckprüfgeräts in verschiedenen Industriebereichen
Die Anforderungen an Verpackungsintegrität unterscheiden sich je nach Branche erheblich. Ein Vakuum-Dichtheitsprüfgerät unterstützt Hersteller dabei, Verpackungsfehler frühzeitig zu erkennen und Qualitätsrisiken zu reduzieren.
Pharmazeutische und medizinische Verpackungen
In der Medizin- und Pharmaindustrie spielt die Dichtheit eine entscheidende Rolle. Verpackungen müssen häufig eine definierte Schutzbarriere gegen Feuchtigkeit, Mikroorganismen und äußere Einflüsse gewährleisten.
Typische Anwendungen:
- Blisterverpackungen
- sterile Medizinprodukte
- Infusionsbeutel
- pharmazeutische Beutel
- Kunststoffbehälter
Lebensmittelindustrie
Bei Lebensmittelverpackungen beeinflusst die Dichtheit direkt die Haltbarkeit und Produktsicherheit.
Typische Anwendungen:
- Vakuumbeutel
- flexible Folienverpackungen
- versiegelte Kunststoffbehälter
- Schutzgasverpackungen
Verpackungsentwicklung und Qualitätskontrolle
Forschungs- und Entwicklungsabteilungen nutzen Mikroleckprüfgeräte zur Bewertung neuer Verpackungsmaterialien und zur Optimierung von Siegelprozessen.
Vorteile eines Mikroleckprüfgeräts in der Qualitätskontrolle
Ein modernes Mikroleckprüfgerät bietet gegenüber traditionellen Prüfmethoden mehrere technische Vorteile:
Objektive Messergebnisse
Die Prüfung basiert auf quantitativen Druckmessungen und reduziert subjektive Bewertungseinflüsse.
Hohe Empfindlichkeit
Das System kann Leckagen im Mikrometerbereich erkennen und unterstützt dadurch anspruchsvolle Integritätsprüfungen.
Zerstörungsfreie Prüfung
Da keine Beschädigung der Probe erforderlich ist, eignet sich das Verfahren für wertvolle oder sensible Produkte.
Einfache Integration in Qualitätsprozesse
Durch SPS-Steuerung und automatische Ergebnisbewertung lässt sich das Gerät effizient in Labor- und Produktionsumgebungen einsetzen.
ASTM F2338 und relevante Normen für die Vakuumzerfallsprüfung
Die ASTM F2338 beschreibt die Methode der zerstörungsfreien Dichtheitsprüfung durch Vakuumzerfall. Die Norm definiert grundlegende Anforderungen an Prüfaufbau, Messprinzip und Bewertung der Ergebnisse.
Ein Mikroleckprüfgerät nach ASTM F2338 unterstützt Hersteller bei:
- Validierung von Verpackungssystemen
- Entwicklung neuer Verpackungslösungen
- Prozesskontrolle in der Produktion
- Qualitätsprüfung von Endprodukten
Neben ASTM F2338 können je nach Anwendung weitere interne Spezifikationen, Validierungsanforderungen oder branchenspezifische Vorgaben berücksichtigt werden.
Fazit
Eine zuverlässige Verpackungsintegritätsprüfung unterstützt Hersteller dabei, Produktqualität zu sichern, Reklamationen zu reduzieren und regulatorische Anforderungen effizient zu erfüllen. Das Mikroleckprüfgerät MLT-01 bietet eine präzise Lösung für die quantitative Leckagebewertung mit der Vakuumzerfallsmethode. Cell Instruments entwickelt neben Standardprüfgeräten auch kundenspezifische Prüfkammern und individuelle Prüflösungen für unterschiedliche Verpackungsanforderungen. Kontaktieren Sie unser technisches Team, um eine passende Lösung für Ihre Prüfaufgabe zu erhalten.
