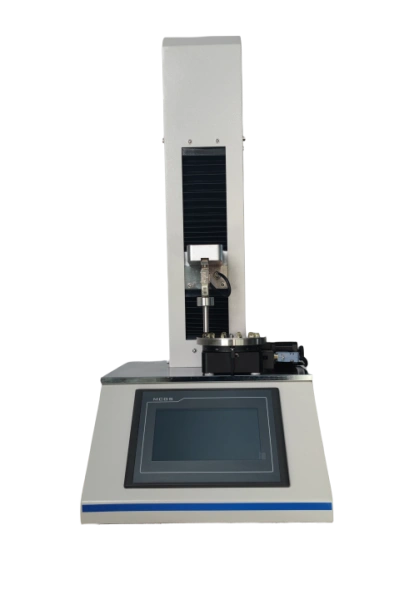

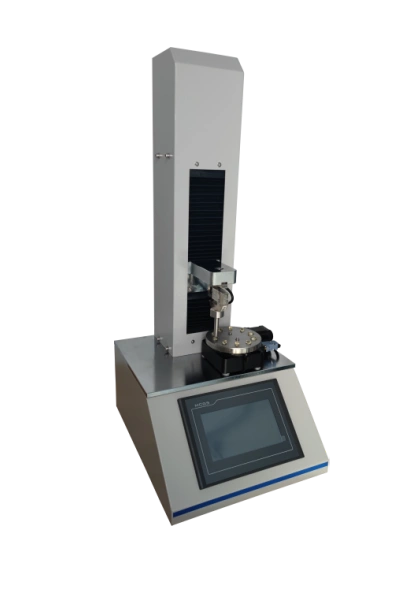

Kapsel- und Weichkapsel-Härteprüfgerät: Technischer Überblick
Das Kapsel- und Weichkapsel-Härteprüfgerät dient zur quantitativen Bewertung der mechanischen Widerstandsfähigkeit von Hart- und Weichkapseln. Durch eine kontrollierte Kraftaufbringung lässt sich bestimmen, welche Kraft erforderlich ist, um eine Kapsel definiert zu verformen oder bis zum Versagen zu belasten. Damit liefert das Prüfgerät objektive Messwerte für die Qualitätskontrolle, Prozessoptimierung und Entwicklung pharmazeutischer Darreichungsformen.
Kapselschalen müssen während Befüllung, Verpackung, Transport und Lagerung eine ausreichende mechanische Stabilität aufweisen. Gleichzeitig darf eine zu hohe Festigkeit die vorgesehene Funktion der Kapsel beeinträchtigen. Besonders bei Gelatinekapseln beeinflussen Feuchtegehalt, Zusammensetzung, Weichmacher und Lagerbedingungen die mechanischen Eigenschaften erheblich. Die USP beschreibt beispielsweise Hartgelatinekapseln als zweiteilige Kapselhüllen aus Gelatine und Wasser, während Weichkapseln typischerweise aus Gelatine und einem Weichmacher wie Glycerin oder Sorbitol bestehen.
Warum ist die Kapselhärteprüfung durch Kraftaufbringung wichtig?
Die mechanische Festigkeit gehört zu den relevanten Eigenschaften einer Kapselhülle. Eine unzureichende Festigkeit kann zu Rissen, Verformungen oder vorzeitigem Aufplatzen während der Herstellung und Handhabung führen. Eine reproduzierbare Prüfung ermöglicht es, solche Veränderungen bereits im Labor zu erkennen.
Die Kapselhärteprüfung durch Kraftaufbringung bietet gegenüber einer rein visuellen Beurteilung einen wesentlichen Vorteil: Die mechanische Belastbarkeit wird als messbarer Kraftwert erfasst. Dadurch können unterschiedliche Chargen, Rezepturen oder Lagerbedingungen miteinander verglichen werden.
Typische Prüfziele sind:
- Ermittlung der maximalen Belastbarkeit einer Kapsel
- Bewertung der Kapselschalenfestigkeit
- Vergleich verschiedener Gelatine- oder Polymerformulierungen
- Untersuchung des Einflusses von Feuchtigkeit und Lagerung
- Optimierung von Herstellungs- und Trocknungsprozessen
- Kontrolle der mechanischen Stabilität während der Qualitätsprüfung
- Ermittlung von Grenzwerten für Forschung und Entwicklung
Untersuchungen zur mechanischen Charakterisierung von Kapselschalen zeigen, dass die gemessene Kraft von den Prüfbedingungen, insbesondere von der Verformungsgeschwindigkeit, abhängen kann. Deshalb sind eine definierte Prüfgeschwindigkeit, reproduzierbare Probenpositionierung und eine präzise Kraftmessung entscheidend.
Wie funktioniert ein Härteprüfer für Gelatinekapseln?
Ein Härteprüfer für Gelatinekapseln arbeitet grundsätzlich nach dem Prinzip der kontrollierten mechanischen Belastung. Die Kapsel wird reproduzierbar auf einer geeigneten Aufnahme positioniert. Anschließend bewegt sich ein Prüfkopf mit definierter Geschwindigkeit auf die Probe zu und übt eine kontinuierlich ansteigende Kraft aus.
Je nach Prüfaufgabe kann die Messung auf unterschiedliche Weise durchgeführt werden:
- Positionierung der Probe
Die Kapsel wird mittig auf der Prüfvorrichtung platziert. - Festlegung der Prüfparameter
Prüfgeschwindigkeit, Weg oder Kraftgrenze werden entsprechend der jeweiligen Prüfanforderung eingestellt. - Kontrollierte Kraftaufbringung
Der Prüfkopf belastet die Kapsel mit einer definierten Bewegung. - Kraftmessung
Eine Präzisionskraftmesszelle erfasst die während der Prüfung auftretende Kraft. - Ermittlung des Kennwerts
Je nach Prüfmodus können beispielsweise maximale Kraft, Kraft bei einer definierten Verformung oder Versagenskraft ausgewertet werden. - Dokumentation
Die Messergebnisse können für Chargenvergleiche, Prozesskontrolle und Entwicklungsarbeiten dokumentiert werden.
Bei Weichkapseln kann insbesondere die Kombination aus Verformbarkeit und Versagenskraft relevant sein. Bei Hartkapseln steht dagegen häufig die Widerstandsfähigkeit der Kapselhülle gegenüber mechanischer Belastung im Vordergrund.
Prüfprinzip und Interpretation der Messergebnisse
Die gemessene Kraft allein beschreibt nicht zwangsläufig eine universelle „Härte“ der Kapsel. Das Ergebnis hängt unter anderem von Kapselgröße, Geometrie, Schalenmaterial, Feuchtegehalt, Prüfgeschwindigkeit und Kontaktgeometrie ab.
Daher sollten Laboranwender für Vergleichsmessungen möglichst identische Prüfbedingungen verwenden.
| Prüfparameter | Bedeutung |
|---|---|
| Maximalkraft | Höchste während der Belastung erfasste Kraft |
| Versagenskraft | Kraft beim Reißen, Platzen oder strukturellen Versagen |
| Verformung | Weg bzw. geometrische Änderung unter Belastung |
| Prüfgeschwindigkeit | Geschwindigkeit der Kraftaufbringung |
| Probenposition | Einfluss auf Reproduzierbarkeit der Messung |
| Kapseltyp | Hartkapsel oder Weichkapsel |
| Schalenmaterial | Einfluss auf mechanische Eigenschaften |
Ein einzelner Messwert ist deshalb weniger aussagekräftig als eine statistisch ausgewertete Messreihe. Für die Qualitätskontrolle empfiehlt sich die Prüfung mehrerer Proben aus einer Charge und die Bewertung von Mittelwert, Streuung und gegebenenfalls Maximal- und Minimalwerten.
Welche Kapseln können geprüft werden?
Das Kapsel- und Weichkapsel-Härteprüfgerät kann je nach Ausstattung und Vorrichtung für verschiedene Kapseltypen eingesetzt werden.
Hartgelatinekapseln
Hartgelatinekapseln bestehen aus zwei Teilen – Kappe und Körper – und werden häufig für Pulver, Granulate oder Pellets verwendet. Die mechanischen Eigenschaften der Hülle hängen unter anderem vom Wassergehalt und der Gelatinequalität ab.
Weichgelatinekapseln
Weichkapseln bestehen aus einer einteiligen Hülle und enthalten häufig flüssige oder halbfeste Füllungen. Gelatine wird dabei typischerweise mit Weichmachern kombiniert. Die mechanische Belastbarkeit der Hülle ist für die Vermeidung von Leckagen und Beschädigungen während der weiteren Verarbeitung relevant.
Nichtgelatinebasierte Kapseln
Neben Gelatine werden auch Materialien wie HPMC und andere Polymere für Kapselhüllen eingesetzt. Deshalb sollte die Prüfvorrichtung entsprechend der Geometrie und Materialcharakteristik der jeweiligen Probe ausgewählt werden.
Prüfablauf für die Kapselhärte
Ein typischer Prüfablauf umfasst folgende Schritte:
1. Probenvorbereitung
Die Kapseln werden unter definierten Umgebungsbedingungen konditioniert und auf sichtbare Beschädigungen kontrolliert.
2. Auswahl der Prüfvorrichtung
Die Aufnahme und der Prüfkopf werden an Kapseltyp, Größe und Prüfmodus angepasst.
3. Positionierung
Die Kapsel wird reproduzierbar in der vorgesehenen Prüfposition ausgerichtet.
4. Einstellung der Prüfgeschwindigkeit
Die Geschwindigkeit wird entsprechend der internen Prüfvorschrift oder der jeweiligen Entwicklungs- bzw. Qualitätsanforderung festgelegt.
5. Kraftaufbringung
Der Prüfkopf belastet die Kapsel kontrolliert.
6. Datenerfassung
Die Kraftmesszelle erfasst den Kraftverlauf während der Prüfung.
7. Auswertung
Die Software oder Anzeige stellt die relevanten Kraft- und Verformungswerte bereit.
8. Vergleich und Dokumentation
Die Ergebnisse werden mit Spezifikationen, Referenzchargen oder früheren Messungen verglichen.
Einfluss von Feuchtigkeit und Lagerbedingungen
Bei Gelatinekapseln spielt der Feuchtegehalt eine wichtige Rolle für die mechanischen Eigenschaften. Die USP weist darauf hin, dass der Wassergehalt von Kapselschalen je nach Materialtyp deutlich variieren kann und dass Feuchtigkeit die Sprödigkeit beeinflusst.
Deshalb kann eine Kapsel unter unterschiedlichen Lagerbedingungen ein deutlich anderes mechanisches Verhalten zeigen. Für belastbare Vergleichsergebnisse sollten Laboratorien insbesondere folgende Faktoren kontrollieren:
- Temperatur
- relative Luftfeuchtigkeit
- Konditionierungsdauer
- Kapselalter
- Kapseltyp und Größe
- Füllzustand
- Prüfgeschwindigkeit
- Position der Kapsel während der Prüfung
Eine standardisierte Probenvorbereitung reduziert die Streuung und verbessert die Vergleichbarkeit zwischen Chargen.
Typische Anwendungen in der pharmazeutischen Qualitätskontrolle
Das Prüfverfahren eignet sich für unterschiedliche Phasen der Produktentwicklung und Herstellung.
Qualitätskontrolle
Hersteller können die mechanische Stabilität verschiedener Produktionschargen quantitativ vergleichen. Abweichungen können auf Veränderungen der Rohstoffe, Rezeptur oder Prozessbedingungen hinweisen.
Forschung und Entwicklung
Bei der Entwicklung neuer Kapselhüllen lassen sich unterschiedliche Gelatinequalitäten, Polymerformulierungen und Weichmacheranteile vergleichen.
Prozessoptimierung
Die Prüfung kann eingesetzt werden, um den Einfluss von Trocknung, Konditionierung und Lagerung auf die Kapselhülle zu bewerten.
Verpackung und Transport
Eine ausreichende mechanische Festigkeit reduziert das Risiko von Beschädigungen während nachgelagerter Verarbeitung, Verpackung und Transport.
Stabilitätsuntersuchungen
Wiederholte Messungen nach definierten Lagerintervallen ermöglichen die Untersuchung von Veränderungen der mechanischen Eigenschaften über die Zeit.
Technische Merkmale eines professionellen Prüfgeräts
Für industrielle und pharmazeutische Laboranwendungen sollte ein Kapselhärteprüfer eine präzise und reproduzierbare Kraftaufbringung ermöglichen. Wesentliche Merkmale sind:
- Präzise Kraftmesszelle für reproduzierbare Messwerte
- Definierte Prüfgeschwindigkeit für kontrollierte Belastungsbedingungen
- Reproduzierbare Probenaufnahme zur Minimierung von Bedienereinfluss
- Digitale Datenerfassung für eine nachvollziehbare Auswertung
- Programmierbare Prüfparameter für unterschiedliche Prüfmethoden
- Statistische Ergebnisdarstellung für Chargenvergleiche
- Robuste mechanische Konstruktion für den Einsatz in Labor und Qualitätskontrolle
- Optionale Softwareanbindung zur Datenübertragung und Berichterstellung
Bei der Auswahl eines Geräts sollte nicht allein der maximale Kraftbereich betrachtet werden. Entscheidend ist, ob Prüfkopf, Vorrichtung, Kraftmessung und Bewegungssteuerung zur tatsächlichen Geometrie und zum Prüfziel der Kapsel passen.
Relevante Normen und pharmakopöische Anforderungen
Für die Kapselprüfung ist zwischen allgemeinen Anforderungen an Kapseln und einer spezifischen mechanischen Härteprüfung zu unterscheiden. Nicht jede Pharmakopöe schreibt einen einheitlichen universellen Grenzwert für die Kapselhärte vor.
Die USP-NF enthält beispielsweise Anforderungen und Informationen zu Hartgelatinekapselhüllen. Dabei werden unter anderem Eigenschaften wie Wassergehalt, physikalische Stabilität, Sprödigkeit und weitere relevante Qualitätsmerkmale betrachtet.
Für die mechanische Prüfung sollten Unternehmen deshalb die jeweilige Produktmonografie, interne Spezifikation, validierte Prüfmethode und gegebenenfalls kundenspezifische Anforderungen berücksichtigen. Das konkrete Prüfverfahren sollte vor der Routineanwendung hinsichtlich Wiederholbarkeit, Reproduzierbarkeit und Eignung für die jeweilige Kapsel validiert werden.
Qualitätskontrolle mit reproduzierbaren Kraftwerten
Ein instrumentelles Prüfverfahren bietet gegenüber einer rein manuellen Beurteilung eine bessere quantitative Vergleichbarkeit. Insbesondere bei F&E- und Qualitätskontrollaufgaben können Kraft-Weg-Daten dazu beitragen, Veränderungen der Kapselmechanik frühzeitig zu erkennen.
Ein Beispiel für eine interne Qualitätsbewertung kann folgende Struktur verwenden:
| Kennwert | Charge A | Charge B | Bewertung |
|---|---|---|---|
| Mittelwert der Maximalkraft | Messwert | Messwert | Chargenvergleich |
| Minimalwert | Messwert | Messwert | Untere Belastbarkeit |
| Maximalwert | Messwert | Messwert | Obere Belastbarkeit |
| Standardabweichung | Messwert | Messwert | Streuung |
| Versagensverhalten | Beobachtung | Beobachtung | Mechanische Integrität |
Die konkreten Akzeptanzkriterien sollten immer produktspezifisch festgelegt werden und nicht aus einem allgemeinen Beispiel abgeleitet werden.
Auswahl eines geeigneten Kapsel- und Weichkapsel-Härteprüfgeräts
Bei der Beschaffung sollten Labor- und Qualitätsverantwortliche insbesondere folgende Punkte prüfen:
- Welche Kapseltypen und Größen sollen geprüft werden?
- Wird nur die Maximalkraft oder auch der Kraft-Weg-Verlauf benötigt?
- Welche Prüfgeschwindigkeiten sind erforderlich?
- Welche Kraftauflösung und Messgenauigkeit werden benötigt?
- Welche Vorrichtungen sind für die jeweiligen Kapselgeometrien verfügbar?
- Werden Einzelmessungen oder Serienprüfungen durchgeführt?
- Ist eine automatische Datenspeicherung erforderlich?
- Wird eine Softwareanbindung für Berichte oder Rückverfolgbarkeit benötigt?
- Welche Dokumentation ist für Qualifizierung und Validierung erforderlich?
Für pharmazeutische Anwendungen können außerdem Dokumentationsanforderungen wie IQ/OQ/PQ relevant sein.
Fazit
Eine reproduzierbare mechanische Prüfung unterstützt Pharmaunternehmen dabei, Kapselqualität, Prozessstabilität und Produktintegrität quantitativ zu bewerten. Mit einer geeigneten Prüflösung lassen sich Kraftwerte unter kontrollierten Bedingungen erfassen und für Entwicklungs-, Vergleichs- und Qualitätskontrollaufgaben dokumentieren. Cell Instruments entwickelt Materialprüflösungen für unterschiedliche pharmazeutische und Verpackungsanwendungen und kann Prüfvorrichtungen sowie kundenspezifische Lösungen an spezielle Probengeometrien und Prüfanforderungen anpassen. Erfahren Sie mehr über geeignete Prüfgeräte und definieren Sie eine Prüfmethode, die zu Ihren Kapseln und Qualitätszielen passt.
