Das Hot-Tack-Prüfgerät von Cell Instruments dient zur präzisen Bestimmung der Heißsiegelhaftfestigkeit von thermoplastischen Verpackungsmaterialien unmittelbar nach dem Siegelvorgang. Die Hot-Tack-Prüfung bewertet die mechanische Belastbarkeit einer noch heißen Siegelnaht und liefert wichtige Daten für die Entwicklung, Optimierung und Qualitätskontrolle moderner Verpackungssysteme.
Bei Hochgeschwindigkeits-Verpackungsprozessen, insbesondere bei VFFS-Verpackungsmaschinen (Vertical Form Fill Seal), erfolgen Befüllung und Versiegelung nahezu gleichzeitig. Die Siegelnaht muss bereits in diesem kurzen Zeitraum ausreichend stabil sein, bevor sie vollständig abgekühlt und ihre endgültige Festigkeit erreicht hat.
Ein zuverlässiges Hot-Tack-Prüfgerät für Kunststofffolien unterstützt Verpackungshersteller dabei, geeignete Materialien auszuwählen, optimale Siegelparameter festzulegen und Produktionsfehler wie offene Siegelnähte oder Verpackungsleckagen zu vermeiden.
Die Prüfgeräte HTT-01 und HTT-02 von Cell Instruments wurden speziell für die Prüfung flexibler Verpackungsmaterialien entwickelt und ermöglichen reproduzierbare Messungen unter kontrollierten Temperatur-, Druck- und Zeitbedingungen.
Was ist ein Hot-Tack-Prüfgerät?
Ein Hot-Tack-Prüfgerät ist ein spezielles Materialprüfgerät zur Messung der Festigkeit einer Heißsiegelnaht unmittelbar nach dem Verschweißen zweier thermoplastischer Materialien.
Im Gegensatz zur klassischen Heißsiegelnahtfestigkeitsprüfung wird die Probe nicht erst nach vollständiger Abkühlung geprüft. Stattdessen ermittelt die Hot-Tack-Prüfung die Anfangsfestigkeit der Siegelverbindung unter realistischen Produktionsbedingungen.
Während des Prüfprozesses erzeugen beheizte Siegelschienen eine definierte Verbindung zwischen zwei Folienproben. Nach einer voreingestellten Verzögerungszeit trennt das Prüfgerät die noch heiße Siegelnaht mit einer konstanten Prüfgeschwindigkeit.
Die dabei gemessene maximale Trennkraft entspricht der Hot-Tack-Festigkeit.
Typische Messgrößen sind:
| Prüfparameter | Bedeutung |
|---|---|
| Siegeltemperatur | Temperatur der Siegelschienen während der Versiegelung |
| Siegeldruck | Anpresskraft zwischen den Siegelschienen |
| Siegelzeit | Dauer der Wärmeeinwirkung |
| Verzögerungszeit | Zeitraum zwischen Siegelung und Belastung |
| Prüfgeschwindigkeit | Geschwindigkeit der Trennung der Siegelnaht |
| Maximalkraft | Gemessene Hot-Tack-Festigkeit in Newton |
Warum ist Hot Tack Testing so wichtig?
Die Heißsiegelhaftfestigkeit spielt eine entscheidende Rolle bei Verpackungen, die während oder unmittelbar nach dem Siegelprozess mechanisch belastet werden.
Besonders in automatisierten Verpackungslinien entstehen hohe Anforderungen:
- Schnelle Produktionsgeschwindigkeiten: Moderne Verpackungsmaschinen arbeiten mit kurzen Siegelzyklen. Die Siegelnaht muss bereits unmittelbar nach dem Schließen ausreichend stabil sein.
- Produktsicherheit: Eine unzureichende Hot-Tack-Festigkeit kann zu geöffneten Verpackungen, Produktverlust oder Kontamination führen.
- Materialoptimierung: Hersteller können unterschiedliche Folienstrukturen, Siegelschichten und Polymerformulierungen vergleichen.
- Prozesskontrolle: Die Messergebnisse helfen bei der Einstellung optimaler Siegeltemperatur, Siegeldruck und Siegelzeit.
Typische Anwendungen umfassen:
- Lebensmittelbeutel
- Tiefkühlverpackungen
- Pharmazeutische Beutel
- Medizinische Verpackungssysteme
- Flüssigkeitsverpackungen
- Mehrschichtige Kunststofffolien
ASTM F1921 und ASTM F2029 im Überblick
Die Hot-Tack-Prüfung steht hauptsächlich mit den Standards ASTM F1921 und ASTM F2029 im Zusammenhang.
ASTM F1921 – Hot Seal Strength (Hot Tack)
ASTM F1921 beschreibt Standardprüfverfahren zur Bestimmung der Heißsiegelhaftfestigkeit von thermoplastischen Polymeren und Polymermischungen, die als Siegelschichten flexibler Bahnmaterialien eingesetzt werden.
Der Standard umfasst zwei Prüfverfahren:
| Prüfverfahren | Beschreibung |
|---|---|
| Verfahren A | Bestimmung der Hot-Tack-Festigkeit mit definierter Verzögerungszeit |
| Verfahren B | Prüfung mit unterschiedlichen Prüfbedingungen zur Materialbewertung |
ASTM F1921 wird häufig für die Entwicklung und Qualitätskontrolle von Kunststofffolien eingesetzt.
ASTM F2029 – Herstellung und Bewertung von Heißsiegelnähten
ASTM F2029 beschreibt Verfahren zur Herstellung von Heißsiegelungen in flexiblen Bahnmaterialien sowie zur Bewertung der Siegeleigenschaften.
Der Standard unterstützt Hersteller bei:
- Auswahl geeigneter Siegelparameter
- Vergleich verschiedener Folienmaterialien
- Entwicklung neuer Verpackungskonstruktionen
- Bewertung der Siegelnahtqualität
Während ASTM F2029 hauptsächlich die Erstellung und Untersuchung von Heißsiegelverbindungen behandelt, konzentriert sich ASTM F1921 speziell auf die Messung der Hot-Tack-Festigkeit.
Vergleich ASTM F1921 und ASTM F2029
| Merkmal | ASTM F1921 | ASTM F2029 |
|---|---|---|
| Schwerpunkt | Messung der Hot-Tack-Festigkeit | Herstellung und Bewertung von Heißsiegelnähten |
| Hauptanwendung | Bewertung der Anfangsfestigkeit | Optimierung von Siegelprozessen |
| Prüfzeitpunkt | Direkt nach dem Siegeln | Während und nach der Siegelentwicklung |
| Typische Nutzer | Folienhersteller, Verpackungsentwickler | Verpackungsentwickler, Prozessingenieure |
Funktionsprinzip der Hot-Tack-Prüfung
Die Hot-Tack-Prüfung basiert auf der Messung der mechanischen Festigkeit einer Heißsiegelnaht in dem Zeitraum zwischen dem Abschluss des Siegelvorgangs und der vollständigen Abkühlung des Materials.
Während einer realen Verpackungsproduktion erreicht eine Siegelnaht ihre endgültige Festigkeit erst nach dem Abkühlen. Bei schnellen Verpackungsprozessen muss die Verbindung jedoch bereits unmittelbar nach dem Siegeln ausreichend belastbar sein. Genau diesen kritischen Zustand simuliert das Hot-Tack-Prüfgerät.
Das Prüfprinzip besteht aus vier wesentlichen Schritten:
- Erwärmen der Siegelschichten: wei Probekörper aus thermoplastischem Folienmaterial werden zwischen beheizten Siegelschienen positioniert. Die Siegelschienen übertragen Wärme und erzeugen unter definierten Bedingungen eine Heißsiegelverbindung.
- Erzeugen einer kontrollierten Siegelnaht:Das Prüfgerät steuert wichtige Prozessparameter wie:
- SiegeltemperaturSiegeldruckSiegelzeit
- Belastung der heißen Siegelnaht:Nach einer definierten Verzögerungszeit öffnet das Gerät die Verbindung und zieht die beiden Folienproben mit einer festgelegten Geschwindigkeit auseinander.Da die Siegelnaht noch nicht vollständig abgekühlt ist, zeigt diese Messung die tatsächliche Anfangsfestigkeit während eines Verpackungsprozesses.
- Erfassung der maximalen Trennkraft:Eine hochpräzise Kraftmesszelle erfasst kontinuierlich die während der Trennung auftretende Kraft.Der höchste gemessene Kraftwert entspricht der Hot-Tack-Festigkeit.
Wichtige Prüfparameter der Hot-Tack-Prüfung
| Prüfparameter | Beschreibung | Typischer Bereich / Beispiel |
|---|---|---|
| Siegeltemperatur | Aktiviert die thermoplastische Siegelschicht und beeinflusst unmittelbar die Hot-Tack-Festigkeit. Zu niedrige Temperaturen führen zu unvollständigen Siegelungen, zu hohe Temperaturen können das Material schädigen. | Umgebungstemperatur bis 250 °C |
| Siegeldruck | Gewährleistet den gleichmäßigen Kontakt der Siegelschichten sowie eine homogene Wärmeübertragung und stabile Siegelverbindungen. | 0,15–0,7 MPa (HTT-01 / HTT-02) |
| Siegelzeit | Dauer des Schließens der Siegelschienen. Sie beeinflusst die Ausbildung und Festigkeit der Siegelnaht. | 0,1–999,9 s |
| Verzögerungszeit | Zeitspanne zwischen dem Öffnen der Siegelschienen und dem Beginn der Zugprüfung. Kurze Verzögerungszeiten simulieren schnelle Verpackungsprozesse. | Einstellbar je nach Prüfanforderung |
| Prüfgeschwindigkeit | Bestimmt die Belastung der heißen Siegelnaht und ermöglicht die Simulation unterschiedlicher Verpackungsgeschwindigkeiten. | HTT-01: bis 2.000 mm/min HTT-02: bis 12.000 mm/min |

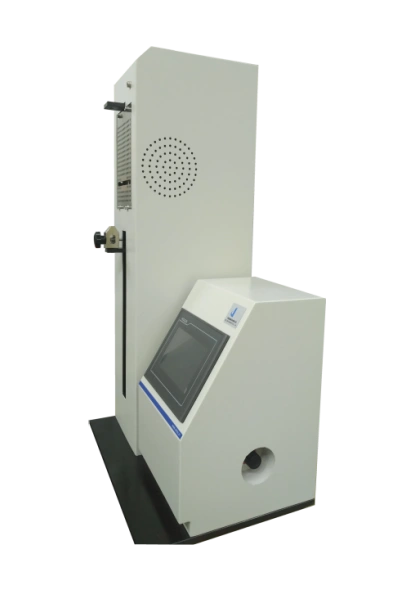

HTT-01 und HTT-02 Hot-Tack-Prüfgeräte für flexible Verpackungsmaterialien
Cell Instruments bietet mit den HTT-01 und HTT-02 Hot-Tack-Prüfgeräten zwei professionelle Prüfsysteme zur Bewertung der Heißsiegelhaftfestigkeit thermoplastischer Verpackungsmaterialien.
Beide Modelle wurden für die präzise Analyse von Heißsiegelverbindungen entwickelt und unterstützen Verpackungshersteller, Folienentwickler sowie Qualitätslabore bei der Optimierung von Siegelprozessen.
Die Geräte kombinieren eine präzise Temperaturregelung, kontrollierte Siegelparameter und eine hochauflösende Kraftmessung, um reproduzierbare Ergebnisse bei der Hot-Tack-Prüfung zu gewährleisten.
Typische Prüfmaterialien sind:
- Kunststofffolien
- Mehrschicht-Verbundfolien
- PE- und PP-Folien
- Laminierte Verpackungsmaterialien
- Beschichtete thermoplastische Materialien

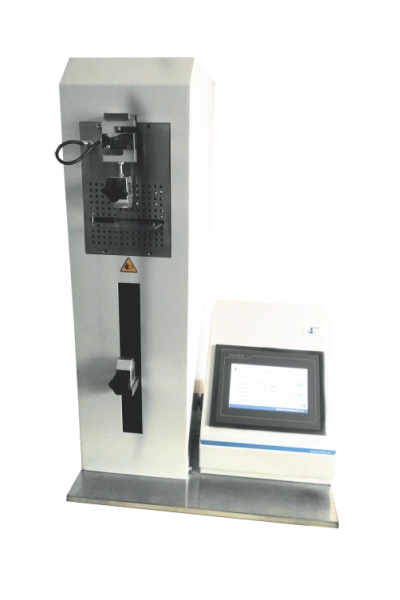

HTT-01 Hot-Tack-Prüfgerät mit multifunktionaler Prüffunktion
Das HTT-01 Hot-Tack-Prüfgerät wurde für Anwender entwickelt, die neben der Hot-Tack-Prüfung weitere mechanische Prüfungen durchführen möchten.
Das Gerät kombiniert mehrere Prüfverfahren in einem System und eignet sich besonders für Forschung, Materialentwicklung und Qualitätskontrolle.
Neben der Bestimmung der Heißsiegelhaftfestigkeit unterstützt das HTT-01 folgende Prüfarten:
- Hot-Tack-Prüfung
- Heißsiegelnahtprüfung
- Schälprüfung
- Zugprüfung
Dadurch können Anwender unterschiedliche Eigenschaften flexibler Verpackungsmaterialien mit nur einem Prüfgerät bewerten.
Der große Prüfgeschwindigkeitsbereich bis 2.000 mm/min ermöglicht die Anpassung an verschiedene Materialien und Prüfanforderungen.
Das HTT-01 eignet sich besonders für:
- Verpackungsentwickler,
- Forschungs- und Entwicklungslabore,
- Universitäten,
- Qualitätskontrollabteilungen.

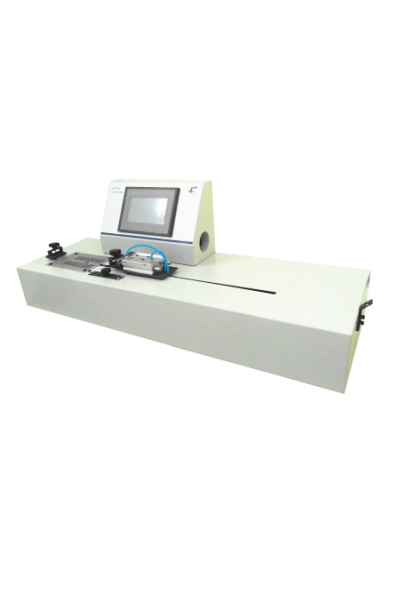

HTT-02 Hot-Tack-Prüfgerät für Hochgeschwindigkeitsprüfung
Das HTT-02 Hot-Tack-Prüfgerät wurde speziell für die präzise Bestimmung der Heißsiegelhaftfestigkeit nach ASTM F1921 entwickelt.
Das System unterstützt sowohl:
- ASTM F1921 Verfahren A
- ASTM F1921 Verfahren B
und ermöglicht dadurch eine umfassende Bewertung verschiedener thermoplastischer Siegelschichten.
Mit einer maximalen Prüfgeschwindigkeit von 12.000 mm/min eignet sich das HTT-02 besonders für Anwendungen, bei denen schnelle Verpackungsprozesse simuliert werden müssen.
Typische Einsatzbereiche:
- Hochgeschwindigkeits-VFFS-Verpackungslinien
- Entwicklung neuer Kunststofffolien
- Prüfung von Polymermischungen
- Vergleich verschiedener Siegelschichten
Relevante Industrien für die Hot-Tack-Prüfung
Die Hot-Tack-Prüfung wird in zahlreichen Industriezweigen eingesetzt, in denen flexible Verpackungsmaterialien während oder unmittelbar nach dem Versiegelungsprozess eine hohe mechanische Belastbarkeit benötigen.
Ein leistungsfähiges Hot-Tack-Prüfgerät unterstützt Hersteller dabei, Verpackungsmaterialien zu bewerten, Produktionsprozesse zu optimieren und die Sicherheit von Verpackungssystemen zu erhöhen.
Besonders relevant ist die Prüfung für Branchen mit automatisierten Verpackungsprozessen, kurzen Siegelzyklen und hohen Anforderungen an die Verpackungsintegrität.
Lebensmittelverpackungsindustrie
Die Lebensmittelindustrie gehört zu den wichtigsten Anwendungsbereichen der Hot-Tack-Prüfung.
Bei automatisierten Verpackungslinien müssen Verpackungen häufig direkt nach dem Befüllen verschlossen werden. Während dieser Phase befindet sich die Siegelnaht noch in einem thermisch aktiven Zustand und muss bereits ausreichend Festigkeit besitzen.
Typische Anwendungen:
- Standbodenbeutel
- Schlauchbeutel
- Tiefkühlverpackungen
- Snackverpackungen
- Flüssigkeitsbeutel
- Pulver- und Granulatverpackungen
Die Hot-Tack-Prüfung hilft Lebensmittelherstellern dabei:
- geeignete Folienkombinationen auszuwählen,
- Verpackungsfehler zu reduzieren,
- Siegelparameter zu optimieren,
- Produktionsgeschwindigkeiten sicher zu erhöhen.
Besonders bei VFFS-Verpackungsmaschinen ist eine hohe Heißsiegelhaftfestigkeit entscheidend, da Füllen und Versiegeln nahezu gleichzeitig erfolgen.
Pharmazeutische Verpackungsindustrie
Pharmazeutische Verpackungen stellen besonders hohe Anforderungen an Sicherheit und Prozesskontrolle.
Verpackungssysteme müssen eine zuverlässige Barriere gegen Feuchtigkeit, Sauerstoff und Kontamination gewährleisten.
Typische Materialien:
- Aluminium-Verbundfolien
- Kunststofflaminate
- Mehrschichtfolien
- Thermoplastische Siegelschichten
Die Hot-Tack-Prüfung unterstützt Pharmaunternehmen bei:
- Validierung von Verpackungsmaterialien,
- Kontrolle von Siegelprozessen,
- Bewertung neuer Folienstrukturen,
- Sicherstellung einer gleichbleibenden Verpackungsqualität.
Besonders bei Beuteln, Sachets und medizinischen Verpackungskomponenten ist die Anfangsfestigkeit der Siegelnaht ein wichtiger Qualitätsparameter.
Medizinische Verpackungen
Medizinische Verpackungssysteme benötigen eine sichere und reproduzierbare Versiegelung, da die Verpackungsintegrität direkten Einfluss auf Produktschutz und Sterilität haben kann.
Typische Anwendungen:
- Sterilbarrieresysteme
- Medizinische Beutel
- Instrumentenverpackungen
- OP-Verpackungen
- Einwegprodukte
Ein Hot-Tack-Prüfgerät für Kunststofffolien ermöglicht die Bewertung der Siegelperformance verschiedener Materialien und unterstützt Hersteller bei der Entwicklung sicherer Verpackungslösungen.
Wichtige Prüfziele:
- stabile Siegelverbindungen,
- gleichmäßige Materialqualität,
- zuverlässige Produktionsprozesse,
- Reduzierung von Ausschuss.
Hersteller von Kunststofffolien und Verbundmaterialien
Für Folienhersteller ist die Hot-Tack-Prüfung ein wichtiges Werkzeug zur Materialentwicklung.
Neue Polymerformulierungen oder Beschichtungen müssen hinsichtlich ihrer Siegeleigenschaften bewertet werden.
Typische Entwicklungsaufgaben:
- Vergleich verschiedener Siegelschichten,
- Optimierung von Polymermischungen,
- Untersuchung neuer Folienstrukturen,
- Bewertung von Verarbeitungseigenschaften.
Die Messergebnisse unterstützen Materialentwickler bei der Auswahl geeigneter Rohstoffe und ermöglichen eine objektive Bewertung der Verpackungsleistung.
Verpackungsmaschinenhersteller und Prozessentwickler
Nicht nur Materialhersteller profitieren von der Hot-Tack-Prüfung. Auch Maschinenhersteller und Prozessingenieure nutzen diese Prüfmethode zur Optimierung von Verpackungssystemen.
Die Messergebnisse liefern wichtige Informationen für:
- Einstellung der Siegeltemperatur,
- Anpassung der Siegelzeit,
- Optimierung der Maschinengeschwindigkeit,
- Auswahl geeigneter Verpackungsmaterialien.
Durch die Simulation realer Produktionsbedingungen können Entwicklungszeiten reduziert und Maschinenleistungen verbessert werden.
Qualitätskontroll- und Prüflabore
Unabhängige Prüflabore und Qualitätsabteilungen verwenden Hot-Tack-Prüfgeräte zur objektiven Bewertung von Verpackungsmaterialien.
Typische Aufgaben:
- Wareneingangskontrolle,
- Materialvergleich,
- Prozessüberwachung,
- Reklamationsanalyse,
- Forschung und Entwicklung.
Durch standardisierte Prüfbedingungen nach ASTM F1921 lassen sich Messergebnisse zuverlässig vergleichen.
Universitäten und Forschungseinrichtungen
Forschungseinrichtungen nutzen Hot-Tack-Prüfgeräte zur Untersuchung neuer Verpackungsmaterialien und nachhaltiger Polymerlösungen.
Typische Forschungsbereiche:
- Recyclingfähige Verpackungsfolien,
- Biokunststoffe,
- Neue Polymermischungen,
- Nachhaltige Verpackungssysteme.
Die Hot-Tack-Prüfung liefert wichtige Daten über das Verhalten neuer Materialien während schneller thermischer Versiegelungsprozesse.
Warum Cell Instruments als Partner für Hot-Tack-Prüfungen wählen?
Cell Instruments verfügt über umfangreiche Erfahrung in der Entwicklung und Herstellung von Materialprüfgeräten für flexible Verpackungen, Kunststofffolien und technische Materialien.
Als Spezialist für mechanische Materialprüfung bietet Cell Instruments nicht nur Standardprüfgeräte, sondern entwickelt auch kundenspezifische Prüflösungen für unterschiedliche industrielle Anforderungen.
Die Hot-Tack-Prüfgeräte HTT-01 und HTT-02 verbinden präzise Messtechnik, zuverlässige Steuerung und praxisorientierte Funktionen, um Anwender bei der Entwicklung und Qualitätskontrolle moderner Verpackungssysteme zu unterstützen.
Die zuverlässige Bewertung der Heißsiegelhaftfestigkeit ist entscheidend für die Entwicklung sicherer und leistungsfähiger Verpackungssysteme. Mit einem präzisen Hot-Tack-Prüfgerät können Hersteller Materialeigenschaften analysieren, Siegelprozesse optimieren und Produktionsrisiken reduzieren. Cell Instruments bietet professionelle Prüflösungen für Kunststofffolien, Verbundmaterialien und flexible Verpackungen. Kontaktieren Sie unser technisches Team, um mehr über geeignete Prüfgeräte, individuelle Konfigurationen und Lösungen für Ihre spezifischen Prüfanforderungen zu erfahren.
