Ein Flaschen-Druckprüfgerät bestimmt die mechanische Belastbarkeit von Flaschen und anderen Verpackungsbehältern unter vertikaler Druckbelastung. Der TLT-01 von Cell Instruments wurde für reproduzierbare Top-Load-Prüfungen entwickelt und eignet sich insbesondere für Kunststoffflaschen, thermoplastische Behälter, Verpackungsbehälter und weitere formstabile Verpackungen.
Bei der Prüfung wird eine definierte Druckkraft senkrecht auf die Probe aufgebracht. Kraft und Verformungsweg werden kontinuierlich erfasst. Dadurch lässt sich feststellen, welche Belastung ein Behälter aufnehmen kann, bevor eine definierte Verformung, Instabilität oder ein strukturelles Versagen auftritt.
Für Verpackungsentwickler und Qualitätsingenieure liefert die Prüfung wichtige Daten zur Stapelbarkeit, Transportfestigkeit, Lagerfähigkeit und konstruktiven Auslegung von Flaschen. Der TLT-01 unterstützt dabei nicht nur die Qualitätskontrolle, sondern auch die Optimierung von Materialeinsatz und Verpackungsdesign.
Warum ist die Top-Load-Prüfung von Flaschen wichtig?
Flaschen können während Produktion, Abfüllung, Transport, Lagerung und Distribution erheblichen vertikalen Belastungen ausgesetzt sein. Besonders bei gestapelten Verpackungen wirkt die Belastung nicht nur auf einzelne Behälter, sondern auf die gesamte Verpackungseinheit.
Eine unzureichende Druckfestigkeit kann beispielsweise zu folgenden Problemen führen:
- Verformung des Flaschenkörpers oder Flaschenhalses
- Einknicken unter Stapellast
- Beschädigung während des Transports
- Instabilität von Verpackungseinheiten
- Verlust der Gebrauchsfähigkeit
- Undichtigkeiten infolge mechanischer Beschädigung
- Erhöhter Materialverbrauch durch überdimensionierte Verpackungen
Eine standardisierte Top-Load-Prüfung ermöglicht es, diese Risiken bereits während der Produktentwicklung zu untersuchen. Entwickler können verschiedene Flaschengeometrien, Wandstärken, Materialien und Verschlusskonzepte miteinander vergleichen.
Das Ziel besteht nicht zwangsläufig darin, die maximal mögliche Festigkeit zu erreichen. Vielmehr geht es darum, ausreichende mechanische Sicherheit mit einem wirtschaftlich sinnvollen Materialeinsatz zu verbinden.
Wie funktioniert ein Flaschen-Druckprüfgerät?
Das Prüfprinzip basiert auf einer kontrollierten vertikalen Druckbelastung. Die Flasche wird zwischen zwei Druckplatten positioniert. Anschließend bewegt sich die Prüfplatte mit einer definierten Geschwindigkeit in Richtung der Probe.
Während der Prüfung erfasst das Messsystem kontinuierlich:
- Druckkraft
- Verformungsweg
- Prüfgeschwindigkeit
- Maximalkraft
- gegebenenfalls das Verhalten während zyklischer Belastung
Die resultierende Kraft-Weg-Kurve zeigt, wie sich der Behälter unter zunehmender Belastung verhält.
Ein typischer Prüfablauf umfasst:
- Probe vorbereiten und auf definierte Prüfbedingungen bringen.
- Flasche mittig zwischen den Druckplatten positionieren.
- Geeignetes Prüfprogramm auswählen.
- Prüfgeschwindigkeit und Belastungsparameter einstellen.
- Vertikale Druckbelastung starten.
- Kraft und Verformung kontinuierlich erfassen.
- Maximalkraft oder definierte Verformung bestimmen.
- Prüfergebnis dokumentieren und mit Spezifikationen vergleichen.
Die genaue Vorgehensweise hängt vom verwendeten Prüfverfahren, der Verpackungsgeometrie und dem gewünschten Qualitätskriterium ab.

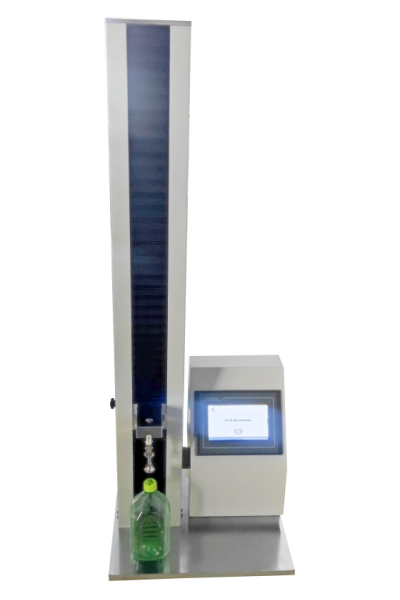

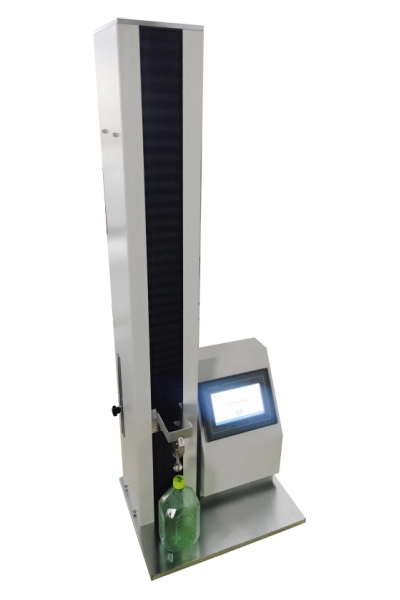

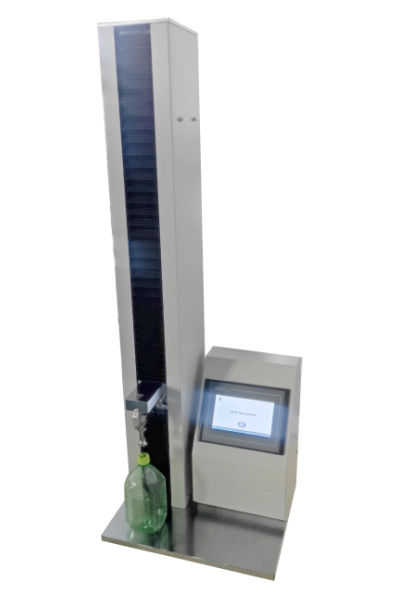

TLT-01: Flaschen-Druckprüfgerät für flexible Prüfanforderungen
Der TLT-01 Top-Load-Prüfer kombiniert eine präzise elektromechanische Antriebstechnik mit einer SPS-Steuerung und einem 7-Zoll-HMI-Touchscreen. Dadurch können verschiedene Prüfprogramme direkt am Gerät eingerichtet und ausgeführt werden.
Der Prüfbereich reicht standardmäßig bis 1.000 N und kann bei speziellen Anforderungen angepasst werden.
Zu den verfügbaren Prüfmodi gehören:
- Spitzenwertprüfung zur Bestimmung der maximalen Druckkraft
- Prüfung bei fester Verformung zur Ermittlung der Kraft bei einem definierten Weg
- Prüfung bei fester Last zur Untersuchung des Verformungsverhaltens unter konstanter Belastung
- Einzelprüfung für die routinemäßige Qualitätskontrolle
- Zyklische Prüfung für wiederholte Belastungen
Diese Funktionen machen das Flaschen-Druckprüfgerät sowohl für die Produktentwicklung als auch für die Wareneingangs-, Prozess- und Endkontrolle geeignet.
Technische Spezifikationen des TLT-01
| Parameter | Spezifikation |
|---|---|
| Prüfbereich | 0–1.000 N, optional nach Bedarf |
| Probenhöhe | bis 700 mm |
| Probendurchmesser | max. 120 mm |
| Prüfgeschwindigkeit | 1–500 mm/min |
| Weggenauigkeit | 0,01 mm |
| Kraftgenauigkeit | ±0,5 % des Messbereichs |
| Steuerung | SPS + 7″-HMI-Touchscreen |
| Datenausgabe | Bildschirm |
| Optional | Mikrodrucker, RS232 |
| Stromversorgung | 110–220 V, 50/60 Hz |
Der präzise Kugelgewindetrieb sorgt für eine kontrollierte Bewegung der Druckplatte. Die Kombination aus definierter Prüfgeschwindigkeit und kontinuierlicher Kraftmessung ermöglicht reproduzierbare Ergebnisse und erleichtert den Vergleich verschiedener Verpackungskonstruktionen.
Welche Verpackungen können geprüft werden?
Obwohl der TLT-01 häufig als Flaschen-Druckprüfgerät eingesetzt wird, ist die Anwendung nicht auf Flaschen beschränkt.
Geeignete Prüfobjekte können beispielsweise sein:
- Kunststoffflaschen
- blasgeformte thermoplastische Behälter
- Verpackungsbehälter
- Dosen und Fässer
- Schalen
- Kartons
- Boxen
- andere Behälter mit definierter Druckfläche
Bei Flaschen liegt der Schwerpunkt häufig auf der Untersuchung der vertikalen Belastbarkeit des Behälters. Bei Kartons und Versandverpackungen kann die Prüfung dagegen andere konstruktive Fragestellungen adressieren.
Für spezielle Probengeometrien kann Cell Instruments kundenspezifische Vorrichtungen und Prüfaufnahmen entwickeln.
Top-Load-Prüfung in der Verpackungsentwicklung
Die Top-Load-Prüfung liefert besonders wertvolle Daten, wenn mehrere Verpackungsvarianten miteinander verglichen werden.
Beispielsweise kann ein Verpackungsentwickler untersuchen, wie sich folgende Parameter auf die Druckfestigkeit auswirken:
- Flaschengeometrie
- Wandstärke
- Kunststoffmaterial
- Rippendesign
- Bodenform
- Halsgeometrie
- Produktionsparameter
- Recyclingmaterialanteil
Ein Vergleich der Kraft-Weg-Kurven ermöglicht eine objektivere Bewertung als eine rein visuelle Kontrolle.
Beispiel für eine Entwicklungsbewertung
| Variante | Maximalkraft | Verformung bei definierter Last | Bewertung |
| Flasche A | 720 N | 3,2 mm | hohe Belastbarkeit |
| Flasche B | 610 N | 4,6 mm | mittlere Belastbarkeit |
| Flasche C | 540 N | 6,1 mm | stärkere Verformung |
Solche Daten können in der Entwicklungsphase genutzt werden, um eine ausreichende Sicherheitsreserve zu erreichen und gleichzeitig unnötigen Materialeinsatz zu vermeiden.
Relevante Normen für die Flaschen-Druckprüfung
Je nach Verpackungstyp und Prüfziel können unterschiedliche Normen relevant sein. Der TLT-01 kann für Prüfanforderungen im Zusammenhang mit verschiedenen internationalen Prüfstandards eingesetzt werden.
DIN 55526
DIN 55526 ist im Bereich der Verpackungsprüfung relevant und kann als Referenz für Prüfungen an Verpackungsbehältern und deren mechanischen Eigenschaften herangezogen werden. Für eine konkrete Prüfung sollten die Anforderungen der jeweils gültigen Normausgabe und die Produktspezifikation berücksichtigt werden.
ISO 8113
ISO 8113 beschreibt ein Prüfverfahren für Glasbehälter hinsichtlich ihres Widerstands gegen vertikale Belastung. Die Norm ist insbesondere für die Bewertung der mechanischen Belastbarkeit von Glasverpackungen relevant.
Bei der Anwendung auf Glasbehälter müssen Prüfaufbau, Druckplatten, Belastung und Probenvorbereitung entsprechend der jeweiligen Normanforderung gewählt werden.
ASTM D2659
ASTM D2659 behandelt die Säulenstauchfestigkeit von blasgeformten thermoplastischen Behältern. Damit ist die Norm besonders relevant für Kunststoffflaschen und ähnliche blasgeformte Verpackungen.
Die Prüfung unterstützt die Bewertung der Fähigkeit eines Behälters, axialen Druckbelastungen standzuhalten.
ASTM D4577
ASTM D4577 beschreibt die Bestimmung des Druckwiderstands eines Behälters unter konstanter Belastung. Der Standard ist insbesondere dann relevant, wenn das Verhalten eines Behälters über eine definierte Belastungsdauer untersucht werden soll.
ASTM D642
ASTM D642 wird zur Bestimmung der Druckfestigkeit von Versandbehältern, Komponenten und Ladeeinheiten eingesetzt. Der Standard ist daher besonders für Transport- und Versandverpackungen relevant.
ASTM D4169
ASTM D4169 beschreibt ein Verfahren zur Leistungsprüfung von Versandbehältern und -systemen. Im Gegensatz zu einer reinen Einzelprüfung der Flasche betrachtet dieser Ansatz die Leistungsfähigkeit eines Verpackungssystems unter simulierten Transportbedingungen.
Vergleich der wichtigsten Prüfstandards
| Standard | Typischer Prüfbereich | Relevanz |
| DIN 55526 | Verpackungsprüfung | Verpackungsbehälter und mechanische Prüfung |
| ISO 8113 | Glasbehälter | Widerstand gegen vertikale Belastung |
| ASTM D2659 | Blasgeformte thermoplastische Behälter | Säulenstauchfestigkeit |
| ASTM D4577 | Behälter | Druckwiderstand unter konstanter Belastung |
| ASTM D642 | Versandbehälter | Druckfestigkeit von Verpackungen |
| ASTM D4169 | Versandverpackungen | Leistungsprüfung von Verpackungssystemen |
Wichtig: Die Auswahl des geeigneten Standards sollte immer anhand von Material, Behältertyp, Prüfziel und der vom Kunden oder regulatorisch geforderten Prüfmethodik erfolgen. Ein Prüfgerät ersetzt nicht die normgerechte Festlegung von Probenvorbereitung und Prüfbedingungen.
Anwendungen in verschiedenen Branchen
Ein Flaschen-Druckprüfgerät kann in zahlreichen Branchen eingesetzt werden, in denen die mechanische Stabilität von Behältern eine wichtige Qualitätsanforderung darstellt.
Getränke- und Lebensmittelindustrie
Kunststoff- und Glasflaschen müssen während Abfüllung, Transport und Lagerung ausreichend stabil bleiben. Die Top-Load-Prüfung unterstützt die Bewertung von Flaschengeometrie und Materialeinsatz.
Pharmazeutische Verpackungen
Bei pharmazeutischen Behältern können mechanische Beschädigungen die Produktintegrität und die sichere Handhabung beeinträchtigen. Kontrollierte Druckprüfungen liefern objektive Daten für Entwicklungs- und Qualitätsprozesse.
Medizinische Verpackungen
Für bestimmte medizinische Verpackungskomponenten kann die mechanische Belastbarkeit eine wichtige Designanforderung darstellen. Je nach Produkt können kundenspezifische Vorrichtungen erforderlich sein.
Haushalts- und Chemieprodukte
Reinigungsmittel, Kosmetikprodukte und andere Haushaltschemikalien werden häufig in Kunststoffflaschen oder ähnlichen Behältern verpackt. Die Prüfung hilft, die Stabilität während Lagerung und Transport zu bewerten.
Verpackungshersteller
Verpackungshersteller können die Top-Load-Prüfung nutzen, um neue Konstruktionen zu vergleichen, Produktionsänderungen zu überprüfen und Materialeinsparungen technisch abzusichern.
Was sollte beim Kauf eines Flaschen-Druckprüfgeräts beachtet werden?
Bei der Auswahl eines geeigneten Prüfsystems sollte nicht nur die maximale Kraft betrachtet werden. Entscheidend ist, ob das Gerät die tatsächliche Prüfaufgabe zuverlässig abbilden kann.
Wichtige Auswahlkriterien sind:
- erforderlicher Kraftmessbereich
- Probenabmessungen
- Prüfgeschwindigkeit
- Wegauflösung
- Kraftgenauigkeit
- verfügbare Prüfmodi
- Datenspeicherung und Datenausgabe
- Art der Druckplatten
- kundenspezifische Prüfvorrichtungen
- Kompatibilität mit der vorgesehenen Prüfmethode
- Kalibrier- und Dokumentationsanforderungen
Für Standardflaschen kann eine universelle Druckplatte ausreichend sein. Bei ungewöhnlichen Behälterformen oder speziellen Belastungssituationen kann dagegen eine kundenspezifische Aufnahme erforderlich sein.
Flaschen-Druckprüfgerät für reproduzierbare Qualitätskontrolle
Ein professionelles Flaschen-Druckprüfgerät sollte nicht nur eine hohe Maximalkraft erreichen. Entscheidend sind eine kontrollierte Belastung, reproduzierbare Prüfbedingungen und eine zuverlässige Erfassung der Messdaten.
Der TLT-01 verbindet einen Prüfbereich bis 1.000 N, eine Prüfgeschwindigkeit von 1–500 mm/min, eine Weggenauigkeit von 0,01 mm und eine SPS/HMI-Steuerung. Damit eignet sich das System sowohl für Entwicklungsprüfungen als auch für routinemäßige Qualitätskontrollen.
Durch unterschiedliche Prüfmodi können Anwender die Prüfung an verschiedene Verpackungskonstruktionen und Qualitätskriterien anpassen. Bei besonderen Anwendungen unterstützt Cell Instruments außerdem die Entwicklung von kundenspezifischen Vorrichtungen und automatisierten Prüflösungen.
Für Ingenieure, Laborpersonal und Qualitätsverantwortliche bietet die Top-Load-Prüfung damit eine quantitative Grundlage, um Verpackungen sicherer, zuverlässiger und materialeffizienter zu entwickeln.
