Das Flaschen-Achsabweichung Prüfgerät ist ein Präzisionsmessgerät zur Bewertung der vertikalen Ausrichtung und Koaxialität von Flaschenbehältern. Es wird eingesetzt, um die Abweichung der Flaschenachse von der idealen senkrechten Position zu bestimmen und dadurch die Qualität, Stabilität und optische Erscheinung von Glas- und Kunststoffflaschen sicherzustellen. Besonders in der Pharma-, Kosmetik-, Lebensmittel- und Getränkeindustrie unterstützt das Prüfgerät Hersteller und Qualitätslabore bei der Einhaltung definierter Toleranzen.
Durch die präzise Messung der Flaschenvertikalität nach relevanten Anforderungen wie DIN EN 29008 ermöglicht das Flaschen-Achsabweichung Prüfgerät eine zuverlässige Qualitätskontrolle während der Produktion, Wareneingangsprüfung und Produktentwicklung.
Was ist ein Flaschen-Achsabweichung Prüfgerät?
Ein Flaschen-Achsabweichung Prüfgerät, auch als Flaschen-Vertikalitätsprüfgerät, Koaxialitätsprüfer oder Rundlaufprüfer bezeichnet, misst die Abweichung zwischen der tatsächlichen Mittelachse einer Flasche und ihrer theoretischen vertikalen Referenzachse.
Bei der Herstellung von Verpackungsbehältern können geringe Formabweichungen entstehen. Eine nicht ausreichende Vertikalität kann zu verschiedenen Problemen führen:
- Instabile Positionierung der Flasche auf Förderanlagen
- Schwierigkeiten beim automatischen Befüllen oder Verschließen
- Fehlerhafte Ausrichtung von Verschlüssen und Etiketten
- Eingeschränkte optische Produktqualität
- Probleme bei der Montage von Pumpen, Sprühköpfen oder Verschlusssystemen
Mit einem Flaschen-Achsabweichung Prüfgerät können Hersteller diese Qualitätsmerkmale objektiv messen und kontrollieren.
Warum ist die Messung der Flaschen-Achsabweichung wichtig?
Die Flaschengeometrie beeinflusst nicht nur das Erscheinungsbild, sondern auch die Funktionalität der Verpackung. Besonders bei hochwertigen Verpackungen für Arzneimittel, Kosmetikprodukte und Getränke sind enge Maßtoleranzen entscheidend.
Eine präzise Achsabweichungsmessung bietet folgende Vorteile:
| Vorteil | Bedeutung |
|---|---|
| Qualitätskontrolle | Erkennung von Formfehlern während der Produktion |
| Prozessoptimierung | Bewertung von Fertigungsstabilität und Werkzeugleistung |
| Automatisierungssicherheit | Sicherstellung einer korrekten Positionierung in Produktionslinien |
| Produkterscheinung | Verbesserung der optischen Qualität von Flaschen |
| Normenkonformität | Unterstützung bei der Prüfung nach relevanten Standards |
Für Unternehmen, die Glas- oder Kunststoffflaschen herstellen, ist das Flaschen-Achsabweichung Prüfgerät ein wichtiges Werkzeug zur Reduzierung von Ausschuss und zur Verbesserung der Produktzuverlässigkeit.
Messprinzip des Flaschen-Achsabweichung Prüfgeräts

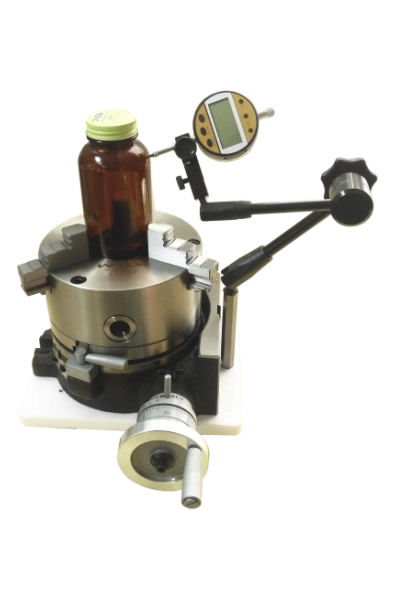

Das Prüfverfahren basiert auf einer Rotationsmessung. Die Flasche wird auf einer präzise gefertigten Drehplatte befestigt und während einer vollständigen 360°-Drehung vermessen.
Der Messablauf erfolgt typischerweise in folgenden Schritten:
- Fixierung der Probe
Die Flasche wird sicher auf der rotierenden Plattform positioniert. - Positionierung der Messsonde
Eine hochpräzise Messuhr wird so eingestellt, dass sie den Flaschenhals oder einen definierten Messpunkt berührt. - 360° Rotation der Flasche
Während der Drehung erfasst die Messsonde die maximale und minimale Positionsabweichung. - Berechnung der Achsabweichung
Die vertikale Achsabweichung wird aus der Hälfte der Differenz zwischen maximalem und minimalem Messwert berechnet.
Die Berechnungsformel lautet:
Achsabweichung = (Maximalwert – Minimalwert) / 2
Dieses Verfahren ermöglicht eine schnelle, reproduzierbare und objektive Bewertung der Flaschenvertikalität.
Flaschen-Achsabweichung Prüfung nach DIN EN 29008
Die DIN EN 29008 beschreibt Anforderungen und Prüfmethoden zur Bewertung bestimmter geometrischer Eigenschaften von Verpackungsbehältern. Sie dient als wichtige Referenz für die Qualitätskontrolle von Flaschen und Behältern.
Bei Anwendungen nach DIN EN 29008 unterstützt ein Flaschen-Achsabweichung Prüfgerät die Kontrolle von:
- Vertikalität der Flaschenachse
- Gleichmäßigkeit der Behälterform
- Fertigungstoleranzen
- Wiederholbarkeit der Produktionsqualität
Neben DIN EN 29008 können je nach Branche und Flaschentyp weitere Normen und interne Qualitätsanforderungen berücksichtigt werden.
Technische Eigenschaften des Flaschen-Achsabweichung Prüfgeräts
Moderne Prüfgeräte bieten eine Kombination aus hoher Messgenauigkeit, einfacher Bedienung und flexibler Anpassbarkeit.
Wichtige technische Merkmale:
Hohe Messauflösung
Das Gerät ermöglicht eine Messauflösung bis zu 0,001 mm, wodurch auch sehr kleine geometrische Abweichungen erkannt werden können.
Einfache Sondeneinstellung
Die Messsonde lässt sich schnell positionieren und feinjustieren, wodurch der Prüfaufbau effizient angepasst werden kann.
Stabile Probenrotation
Die gleichmäßige Drehbewegung der Plattform reduziert Messfehler und verbessert die Wiederholbarkeit.
Flexible Probenanpassung
Das Prüfgerät kann für unterschiedliche Flaschendurchmesser und Höhen konfiguriert werden.
Digitale Datenauswertung
Optional können Messergebnisse an einen PC übertragen und beispielsweise über Excel dokumentiert und analysiert werden.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Probendurchmesser | 5 mm–145 mm (kundenspezifische Anpassung möglich) |
| Prüfbereich | 0–12,7 mm |
| Teilungswert | 0,01 mm oder 0,001 mm (optional) |
| Messbare Höhe | 15 mm–300 mm (kundenspezifische Anpassung möglich) |
Die flexible Konstruktion ermöglicht den Einsatz für verschiedene Flaschenformen und Verpackungsgrößen.
Anwendungsbereiche des Flaschen-Achsabweichung Prüfgeräts
Das Prüfgerät wird in zahlreichen Industriebereichen eingesetzt:
Pharmazeutische Verpackungen
Bei Arzneimittelflaschen und Behältern ist eine genaue Geometriekontrolle wichtig, insbesondere bei:
- Injektionsflaschen
- Tropfflaschen
- Medizinischen Kunststoffbehältern
- Pharmazeutischen Primärverpackungen
Eine präzise Flaschenausrichtung unterstützt sichere Verschlussprozesse und automatische Verarbeitung.
Kosmetikindustrie
Kosmetikverpackungen wie Parfümflaschen, Cremetiegel oder Pumpflaschen benötigen eine hohe optische Qualität. Eine geringe Achsabweichung verbessert:
- Ausrichtung von Pumpensystemen
- Positionierung von Etiketten
- Premium-Erscheinungsbild
Lebensmittel- und Getränkeindustrie
Bei Glas- und Kunststoffflaschen hilft die Prüfung, Produktionsabweichungen frühzeitig zu erkennen und eine gleichbleibende Verpackungsqualität sicherzustellen.
Auswahl eines geeigneten Flaschen-Achsabweichung Prüfgeräts
Bei der Auswahl eines Prüfgeräts sollten Anwender mehrere Faktoren berücksichtigen:
- Flaschentyp und Material: Glas, PET, HDPE oder andere Kunststoffe
- Messbereich: Durchmesser und Höhe der zu prüfenden Behälter
- Benötigte Genauigkeit: Anforderungen aus Qualitätsstandards und internen Spezifikationen
- Datenmanagement: Bedarf an digitaler Speicherung und Analyse
- Sonderprüfungen: Individuelle Vorrichtungen für spezielle Verpackungsformen
Für spezielle Anwendungen können kundenspezifische Messvorrichtungen entwickelt werden, um unterschiedliche Flaschenformen oder automatisierte Prüfprozesse zu unterstützen.
Verwandte Standards für die Flaschen-Achsabweichung Prüfung
Relevante Normen und Prüfanforderungen umfassen:
- DIN EN 29008 – Anforderungen und Prüfmethoden für Verpackungsbehälter
- ISO 9008 – Glasbehälter, geometrische Eigenschaften und Prüfverfahren
- GB 8452 – Prüfanforderungen für Glasflaschen
- QB 2357 – Anforderungen an Verpackungsbehälter
- QB/T 1868 – Qualitätsanforderungen für Kunststoffbehälter
- YBB 00192003 – Anforderungen für pharmazeutische Verpackungsmaterialien
Die Auswahl der geeigneten Norm hängt vom Material, Produkttyp und Einsatzbereich der Flasche ab.
