Der Drehmomentprüfer für Verschlüsse ist ein wichtiges Prüfgerät zur Messung und Bewertung des Drehmoments von Flaschenverschlüssen, Tubenverschlüssen und anderen Verschlusssystemen. In der Verpackungsindustrie entscheidet das richtige Drehmoment darüber, ob ein Produkt zuverlässig abgedichtet bleibt und gleichzeitig vom Anwender einfach geöffnet werden kann. Ein zu hohes Drehmoment kann Gewinde oder Dichtungen beschädigen, während ein zu niedriges Drehmoment zu Leckagen, Kontamination oder Produktverlust führen kann.
Mit einem präzisen Drehmomentprüfer für Verschlüsse können Hersteller das Verschlussverhalten während der Produktentwicklung, Produktionskontrolle und Qualitätssicherung überwachen. Das MCT-01 motorisierte Drehmomentprüfgerät von Cell Instruments ermöglicht eine automatische und reproduzierbare Prüfung von Verschlussdrehmomenten und Öffnungsdrehmomenten für verschiedene Branchen wie Lebensmittel, Getränke, Pharma, Kosmetik und Chemieverpackungen.
Warum ist die Messung des Verschlussdrehmoments wichtig?
Das Verschlussdrehmoment beeinflusst direkt die Sicherheit und Benutzererfahrung eines verpackten Produkts. Hersteller müssen ein optimales Gleichgewicht zwischen ausreichender Abdichtung und einfacher Bedienbarkeit erreichen.
Risiken durch ein zu hohes Anzugsdrehmoment
Ein übermäßig stark angezogener Verschluss kann verschiedene Qualitätsprobleme verursachen:
- Beschädigung von Gewinden und Dichtungen: Zu hohe Kräfte können Kunststoffgewinde verformen, Verschlüsse beschädigen oder die Dichtfunktion beeinträchtigen.
- Schwieriges Öffnen für Verbraucher: Ein zu fest verschlossener Behälter kann zu Beschwerden führen und die Benutzerfreundlichkeit reduzieren.
- Produktionsabweichungen: Schwankungen beim Verschlussprozess können auf Probleme mit Verschließmaschinen oder Prozessparametern hinweisen.
Risiken durch ein zu niedriges Verschlussdrehmoment
Ein unzureichendes Drehmoment kann ebenfalls kritische Folgen haben:
- Undichtigkeiten während Transport und Lagerung: Locker verschlossene Behälter können Flüssigkeiten verlieren oder externe Verunreinigungen aufnehmen.
- Reduzierte Barrierewirkung: Eine unzureichende Kompression der Dichtung kann die Produktqualität beeinträchtigen.
- Verkürzte Haltbarkeit: Besonders bei pharmazeutischen und Lebensmittelprodukten kann eine mangelhafte Abdichtung die Produktsicherheit gefährden.
Eine regelmäßige Prüfung mit einem Drehmomentprüfer für Verschlüsse unterstützt Hersteller dabei, konstante Verschlussqualität sicherzustellen und Reklamationen zu reduzieren.
Verschluss Drehmoment messen: Prüfprinzip und Verfahren
Beim Verschluss Drehmoment messen wird die Rotationskraft ermittelt, die erforderlich ist, um einen Verschluss anzuziehen oder zu öffnen. Das Drehmoment wird normalerweise in Einheiten wie N·m, N·cm, kgf·cm oder in·lbf angegeben.
Ein typischer Prüfablauf umfasst folgende Schritte:
| Prüfschritt | Beschreibung |
|---|---|
| Probenpositionierung | Verschluss und Behälter werden sicher in der Spannvorrichtung fixiert |
| Befestigung | Pneumatische oder mechanische Klemmen halten Probe und Verschluss stabil |
| Drehmomentprüfung | Der Verschluss wird kontrolliert gedreht und die Kraft kontinuierlich erfasst |
| Datenerfassung | Der Sensor misst Drehmomentverläufe und Spitzenwerte |
| Ergebnisanalyse | Maximal-, Minimal- und Durchschnittswerte werden ausgewertet |
Der Drehmomentprüfer für Verschlüsse erfasst dabei nicht nur den Spitzenwert, sondern ermöglicht auch eine detaillierte Analyse der Prozessstabilität.
Öffnungsdrehmoment messen für bessere Benutzerfreundlichkeit
Das Öffnungsdrehmoment messen ist besonders wichtig für Produkte, die regelmäßig vom Verbraucher geöffnet werden müssen. Dazu gehören unter anderem Getränkeflaschen, Augentropfen, Kosmetikverpackungen und medizinische Behälter.
Ein optimaler Öffnungswert stellt sicher, dass:
- Verbraucher den Verschluss ohne übermäßige Kraft öffnen können,
- die Verpackung während Transport und Lagerung sicher geschlossen bleibt,
- Sicherheitsanforderungen und Qualitätsstandards eingehalten werden.
Der MCT-01 Drehmomentprüfer kann automatisch sowohl das Anzugsdrehmoment als auch das Öffnungsdrehmoment erfassen. Dadurch erhalten Verpackungsentwickler und Qualitätsingenieure zuverlässige Daten zur Optimierung von Verschlussdesign, Dichtungssystemen und Produktionsparametern.
Anzugsdrehmoment Verschluss messen in der Qualitätskontrolle
Beim Anzugsdrehmoment Verschluss messen wird überprüft, ob ein Verschlussprozess innerhalb definierter Grenzwerte arbeitet. Dies ist besonders relevant für automatisierte Abfüll- und Verpackungslinien.
Typische Prüfziele sind:
- Überprüfung von Verschließmaschinen,
- Vergleich verschiedener Verschlussmaterialien,
- Validierung neuer Verpackungsdesigns,
- Kontrolle von Produktionschargen,
- Untersuchung von Reklamationen.
Durch statistische Auswertung können Unternehmen Trends erkennen und frühzeitig Prozessabweichungen korrigieren.

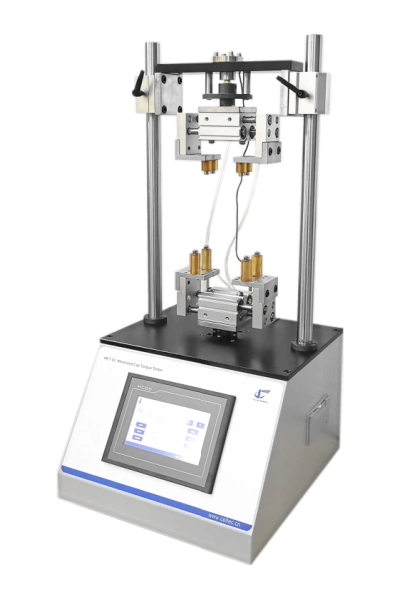

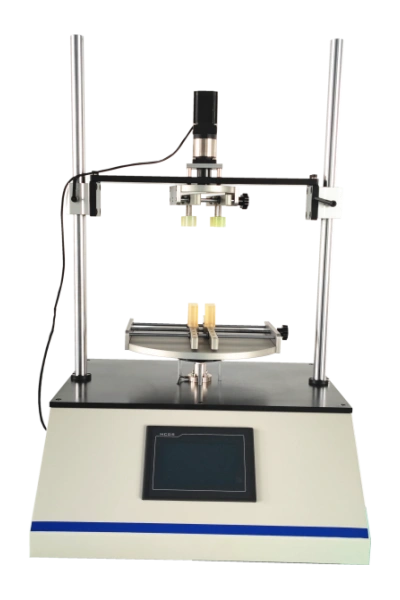

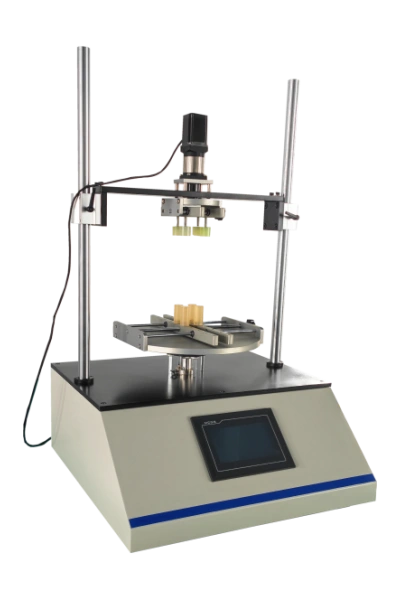

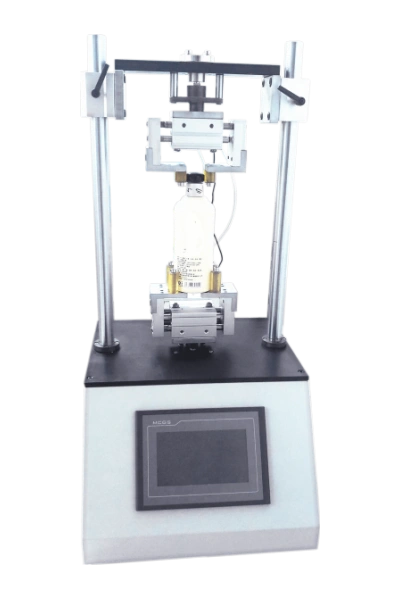

MCT-01 Motorisierter Drehmomentprüfer für Verschlüsse
Der MCT-01 wurde für Laboratorien und industrielle Qualitätskontrollen entwickelt, die eine hohe Wiederholbarkeit und einfache Bedienung benötigen. Die motorisierte Rotation simuliert reale Produktionsbedingungen und reduziert Bedienereinflüsse.
Wesentliche Funktionen und Vorteile
Motorisierte Klemmung und Rotation
Die automatische Drehbewegung ermöglicht eine konstante Prüfgeschwindigkeit und reproduzierbare Ergebnisse.
Hohe Genauigkeit von ±1 %
Der integrierte Drehmomentsensor erfasst präzise Spitzenwerte und unterstützt zuverlässige Qualitätsentscheidungen.
Breiter Messbereich für unterschiedliche Verpackungen
Der Klemmbereich unterstützt:
- Verschlüsse: Ø 5–80 mm
- Flaschen: Ø 5–170 mm
Dadurch eignet sich das Gerät für zahlreiche Verschlussarten.
Mehrere Messeinheiten
Das System unterstützt:
- kgf·cm
- N·cm
- daN·cm
- in·lbf
- N·m
Dies erleichtert den internationalen Einsatz in verschiedenen Laborumgebungen.
PLC-Steuerung und HMI-Touchscreen
Die intuitive Bedienoberfläche ermöglicht eine einfache Parametereinstellung, Rezeptverwaltung und zukünftige Automatisierungsintegration.
Automatische Spitzenwert-Haltung
Schnelle Drehmomentspitzen werden zuverlässig erkannt und gespeichert.
Automatische Statistikfunktion
Das Gerät berechnet wichtige Kennwerte:
| Statistikwert | Bedeutung |
|---|---|
| Maximales Drehmoment | Erkennt übermäßig fest angezogene Verschlüsse und Prozessabweichungen |
| Minimales Drehmoment | Identifiziert unzureichende Verschlusskräfte |
| Durchschnittliches Drehmoment | Bewertet die Prozessstabilität und Verschlusskonstanz |
Anwendungen des Drehmomentprüfers für Verschlüsse
Ein Drehmomentprüfer für Verschlüsse wird in zahlreichen Branchen eingesetzt.
Pharmazeutische Verpackungen
In der Pharmaindustrie müssen Verschlüsse besonders zuverlässig funktionieren. Typische Anwendungen:
- Infusionsbehälter
- Augentropfenflaschen
- medizinische Verpackungen
- Dosiersysteme
Die Drehmomentprüfung unterstützt die Einhaltung hoher Anforderungen an Produktsicherheit und Dichtheit.
Lebensmittel und Getränke
Bei PET-Flaschen, Glasflaschen und anderen Getränkeverpackungen kontrolliert die Prüfung:
- Verschlussfestigkeit,
- Öffnungskomfort,
- Produktionskonstanz.
Kosmetik und Körperpflege
Kosmetikprodukte wie Cremes, Lotionen und Flüssigpflegeprodukte benötigen eine zuverlässige Verschlussfunktion. Die Drehmomentprüfung hilft bei der Optimierung von:
- Schraubverschlüssen,
- Klappverschlüssen,
- Tubenverschlüssen.
Chemische und industrielle Verpackungen
Bei technischen Flüssigkeiten oder chemischen Produkten verhindert die Prüfung Leckagen und unterstützt sichere Transportbedingungen.
Automatisch oder manuell: Welcher Drehmomentprüfer ist geeignet?
Für unterschiedliche Prüfanforderungen stehen verschiedene Lösungen zur Verfügung.
| Gerätetyp | Eigenschaften | Geeignet für |
|---|---|---|
| MCT-01 Motorisierter Drehmomentprüfer | Automatische Rotation, hohe Wiederholbarkeit | Produktionskontrolle, Forschung, hohe Prüffrequenzen |

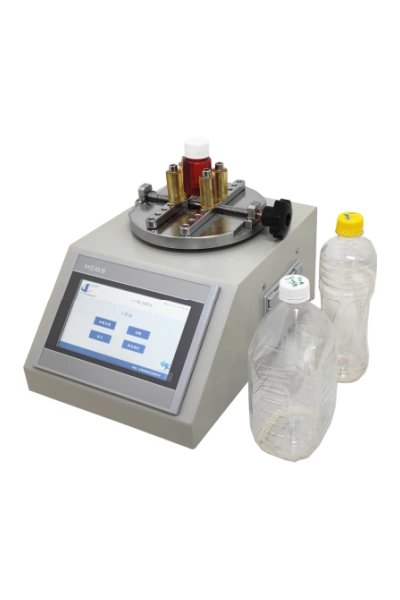

| TT-01 Manuelles Drehmomentprüfgerät | Flexible Laborprüfung, einfache Bedienung | Stichprobenprüfung und Entwicklungsarbeit |
Während ein manuelles Gerät eine kosteneffiziente Lösung für Laborprüfungen bietet, eignet sich ein motorisiertes System besonders für standardisierte Prüfabläufe und industrielle Qualitätskontrolle.
Relevante Standards für Drehmomentprüfungen von Verschlüssen
Der Drehmomentprüfer für Verschlüsse kann entsprechend verschiedener internationaler und nationaler Standards eingesetzt werden:
- ASTM D2063 – Standard Test Methods for Measurement of Torque Retention for Packages with Screw-Type Closures
- ASTM D3198 – Standard Test Method for Torque Retention for Plastic Screw-Type Closures
- ASTM D3474 – Standard Practice for Calibration and Use of Torque Meters Used in Packaging Applications
- GB/T 17876 – Kunststoffschraubverschlüsse für Verpackungen
- BB/T 0025 – Verpackungsverschlüsse aus Kunststoff
- BB/T 0034 – Kunststoffverschlüsse für pharmazeutische Verpackungen
Diese Standards unterstützen Hersteller bei der Definition geeigneter Prüfmethoden und Qualitätsgrenzen.
Technische Daten MCT-01
| Parameter | Spezifikation |
|---|---|
| Prüfbereich | 10 Nm (oder kundenspezifisch) |
| Genauigkeit | ±1 % Endwert |
| Auflösung | 0,001 Nm |
| Klemmbereich Verschluss | Ø 5–80 mm |
| Klemmbereich Flasche | Ø 5–170 mm |
| Stromversorgung | AC 110–220 V, 50/60 Hz |
Fazit: Präzise Drehmomentprüfung für sichere Verpackungen
Ein zuverlässiger Drehmomentprüfer für Verschlüsse hilft Herstellern, die Balance zwischen Dichtheit, Produktsicherheit und Benutzerfreundlichkeit zu erreichen. Durch die präzise Messung von Verschlussdrehmoment, Öffnungsdrehmoment und Anzugsdrehmoment können Unternehmen Verpackungsprozesse optimieren, Qualitätsprobleme reduzieren und eine gleichbleibende Produktqualität sicherstellen.
Der MCT-01 bietet eine professionelle Lösung für Laborprüfungen und industrielle Anwendungen mit automatisierter Messung, hoher Genauigkeit und vielseitiger Einsatzfähigkeit.
