Die präzise Bestimmung der Materialdicke gehört zu den wichtigsten Qualitätsprüfungen in der Verpackungsindustrie, Papierverarbeitung, Medizintechnik und Materialentwicklung. Das Dickenmessgerät ermöglicht eine zuverlässige und hochauflösende Dickenmessung von Folien, Papier, Karton, Textilien, Metallfolien sowie verschiedenen Verbundmaterialien. Durch die mechanische Abtastmesstechnik erfasst das Prüfgerät selbst kleinste Dickenabweichungen und unterstützt Hersteller dabei, konstante Materialeigenschaften sowie eine stabile Produktionsqualität sicherzustellen.
Eine gleichmäßige Materialstärke beeinflusst direkt wichtige Produkteigenschaften wie mechanische Festigkeit, Steifigkeit, Barrierewirkung, Transparenz und Verarbeitbarkeit. Besonders bei dünnen Kunststofffolien oder mehrschichtigen Verpackungsmaterialien können bereits Abweichungen im Mikrometerbereich die Funktionalität des Endprodukts verändern. Deshalb spielt eine präzise Dickenkontrolle eine entscheidende Rolle bei der Prozessüberwachung und Qualitätssicherung.

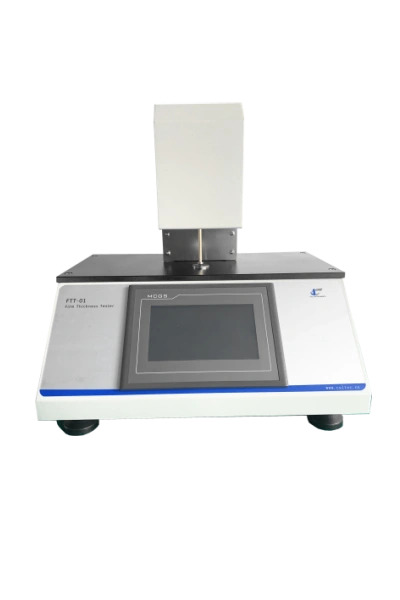

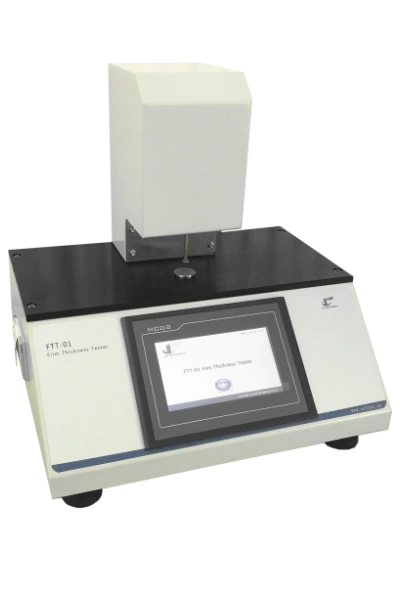

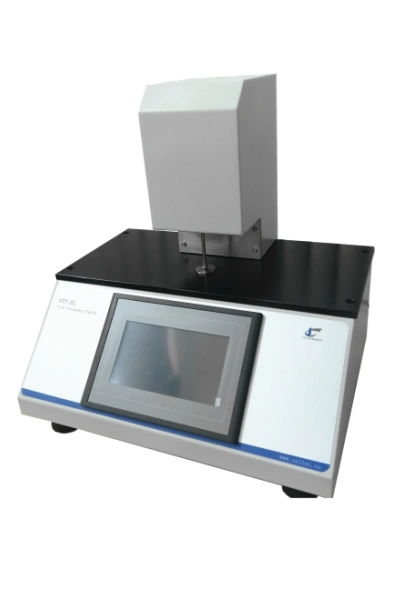

Das FTT-01 wurde speziell für industrielle Prüfanforderungen entwickelt und kombiniert eine hohe Messauflösung mit automatisierter Bedienung, statistischer Datenauswertung und normgerechter Prüfmethodik. Als Folien-Dickenmessgerät eignet es sich sowohl für Laboranwendungen als auch für Qualitätskontrollen in Produktionsumgebungen.
Warum die Dickenmessung entscheidend für die Materialqualität ist
Die Materialdicke ist ein zentraler Parameter zur Bewertung der physikalischen Eigenschaften von Werkstoffen. Während der Herstellung von Folien, Papier oder Verbundmaterialien können Schwankungen durch Rohmaterialeigenschaften, Extrusionsprozesse, Beschichtungsverfahren oder mechanische Verarbeitung entstehen.
Eine präzise Dickenprüfung hilft Unternehmen dabei:
- Materialabweichungen frühzeitig zu erkennen
- Produktionsprozesse kontinuierlich zu überwachen
- Rohstoffverbrauch zu optimieren
- Ausschuss und Produktionskosten zu reduzieren
- gleichbleibende Produktqualität sicherzustellen
Bei flexiblen Verpackungen beeinflusst die Foliendicke beispielsweise die Durchstoßfestigkeit, Siegelfähigkeit und Barriereleistung. Bei Papier- und Kartonmaterialien wirkt sich die Dicke auf Steifigkeit, Stapelfestigkeit und Verarbeitungseigenschaften aus. In medizinischen Verpackungen unterstützt eine genaue Dickenkontrolle die Einhaltung definierter Spezifikationen und regulatorischer Anforderungen.
Ein modernes Dickenmessgerät liefert deshalb nicht nur einzelne Messwerte, sondern ermöglicht eine umfassende Bewertung der Materialhomogenität über mehrere Messpunkte hinweg.
Anwendungsbereiche des FTT-01 Dickenmessgeräts
Das FTT-01 unterstützt verschiedene Dickenmessverfahren für unterschiedliche Materialgruppen. Durch austauschbare Messköpfe und definierte Prüfkräfte kann das Gerät an verschiedene Anwendungen angepasst werden.
Kunststofffolien und flexible Verpackungsmaterialien
Für Kunststofffolien ist eine genaue Dickenmessung besonders wichtig, da bereits geringe Schwankungen die Verarbeitung und die Gebrauchseigenschaften beeinflussen können.
Typische Anwendungen umfassen:
- LDPE- und HDPE-Folien
- CPP- und BOPP-Folien
- Mehrschicht-Barrierefolien
- medizinische Verpackungsfolien
- Schrumpffolien
- beschichtete Kunststoffmaterialien
Das FTT-01 dient hierbei als zuverlässiges Folien-Dickenmessgerät zur Kontrolle der Materialstärke während der Entwicklung, der Wareneingangskontrolle und der Serienproduktion.
Papier, Karton und Wellpappenmaterialien
Bei Papier- und Verpackungsherstellern ist die Dicke ein wichtiger Qualitätsparameter für die mechanischen Eigenschaften und die Weiterverarbeitung.
Das Dickenmessgerät für Papier- und Folienstärke-Messung eignet sich für:
- Papierbahnen
- Verpackungskarton
- Wellpappe
- Spezialpapiere
- technische Papiermaterialien
Eine konstante Dicke verbessert die Verarbeitbarkeit und unterstützt die Einhaltung von Produktspezifikationen.
Textilien und Vliesstoffe
Auch bei Textilien und Nonwoven-Materialien spielt die Materialstärke eine wichtige Rolle. Die Dickenmessung unterstützt die Bewertung von:
- Vliesstoffe für medizinische Anwendungen
- Filtermaterialien
- technischen Textilien
- Beschichtungs- und Laminatmaterialien
Durch definierte Prüfkräfte lassen sich reproduzierbare Messergebnisse erzielen, ohne empfindliche Materialien unnötig zu verformen.
Metallfolien und Verbundmaterialien
Dünne Metallfolien sowie laminierte Verbundwerkstoffe benötigen häufig eine präzise Dickenüberwachung, um Funktionalität und Verarbeitbarkeit sicherzustellen.
Typische Einsatzbereiche:
- Aluminiumfolien
- Metall-Kunststoff-Verbundfolien
- elektronische Funktionsmaterialien
- technische Laminate
Das FTT-01 ermöglicht eine zuverlässige Kontrolle der Materialstärke und unterstützt Entwicklungs- sowie Produktionsprozesse.
Geeignet für Laborprüfung und industrielle Qualitätskontrolle
Das FTT-01 Dickenmessgerät wurde für unterschiedliche Einsatzumgebungen entwickelt. In Forschungslaboren ermöglicht es die präzise Charakterisierung neuer Materialien und unterstützt Entwicklungsabteilungen bei der Optimierung von Materialstrukturen.
In industriellen Qualitätskontrollsystemen hilft das Gerät dabei, Produktionschargen kontinuierlich zu überprüfen und Abweichungen schnell zu identifizieren.
Typische Anwendergruppen sind:
- Qualitätskontrolllabore
- Verpackungshersteller
- Folienproduzenten
- Papier- und Kartonhersteller
- Medizintechnikunternehmen
- Forschungs- und Entwicklungsabteilungen
- Prüfinstitute und Hochschulen
Durch die Kombination aus hoher Messgenauigkeit, einfacher Bedienung und flexiblen Prüfkonfigurationen bietet das FTT-01 eine zuverlässige Lösung für professionelle Dickenmessungen in unterschiedlichen Industriezweigen.
Funktionsprinzip der Dickenmessung mittels mechanischem Abtastverfahren
Das FTT-01-Dickenmessgerät arbeitet nach dem Prinzip der mechanischen Abtastung und bestimmt die Materialdicke durch die präzise Erfassung des Abstands zwischen einer Referenzfläche und einem Messkopf.
Bei diesem Dickenmessverfahren wird die Probe zunächst auf einer ebenen Messfläche positioniert. Anschließend senkt sich ein definierter Messfuß mit einer kontrollierten Prüfbelastung auf die Materialoberfläche ab. Die daraus resultierende Position des Messkopfes wird mit hoher Genauigkeit erfasst und als Materialdicke ausgegeben.
Das Messprinzip basiert auf der Differenz zwischen der Ausgangsposition des Messkopfes ohne Probe und der Position während der Messung mit eingelegtem Prüfkörper. Diese Wegdifferenz entspricht direkt der tatsächlichen Dicke des Materials.
Durch die kontrollierte Messkraft verhindert das Verfahren eine Verfälschung der Ergebnisse durch übermäßige Verformung empfindlicher Materialien. Besonders bei dünnen Folien, Papier oder Vliesstoffen ist eine definierte Prüfbelastung entscheidend, um reproduzierbare und vergleichbare Messergebnisse zu erhalten.
Die mechanische Abtasttechnik bietet mehrere Vorteile:
- Hohe Messstabilität durch direkte physikalische Erfassung der Materialstärke
- Geeignet für verschiedene Materialarten und Dickenbereiche
- Reproduzierbare Ergebnisse durch definierte Prüfbedingungen
- Normgerechte Prüfung entsprechend internationaler Standards
Im Vergleich zu optischen Messverfahren eignet sich die mechanische Dickenmessung besonders für Materialien, deren Oberfläche strukturiert, transparent oder lichtdurchlässig ist. Dadurch stellt das FTT-01 eine vielseitige Lösung für industrielle Materialprüfungen dar.
Technische Merkmale und Vorteile des FTT-01 Dickenmessgeräts
| Technisches Merkmal | Beschreibung | Vorteil |
|---|---|---|
| SPS-Steuerung mit HMI-Touchscreen | Einfache Einstellung von Prüfparametern, Messabläufen und Datenauswertung über die intuitive Bedienoberfläche. | Schnelle Bedienung, stabile Prüfabläufe und effiziente Nutzung im Labor- und Produktionsbereich. |
| Automatische Messfußanhebung | Kontrollierte Positionierung des Messfußes und automatische Rückführung nach der Messung. | Schutz empfindlicher Proben und Verbesserung der Messwiederholbarkeit. |
| Echtzeit-Statistikfunktion | Direkte Auswertung von Maximalwert, Minimalwert, Durchschnittswert und Standardabweichung. | Schnelle Analyse von Materialschwankungen und Unterstützung der Qualitätskontrolle. |
| Datenspeicherung und Dokumentation | Speicherung und Ausgabe von Prüfdaten über integrierte Schnittstellen wie RS-232, optional mit Mikrodrucker. | Verbesserte Rückverfolgbarkeit und Unterstützung von Qualitätsmanagementsystemen. |
| Flexible Prüfkonfiguration | Anpassbare Messfüße und Prüfbedingungen für Kunststofffolien, Papier, Karton, Textilien und technische Materialien. | Vielseitige Anwendung für unterschiedliche Materialarten und Prüfanforderungen. |
| Hohe Messauflösung von 0,1 µm | Präzise Erfassung kleinster Dickenänderungen. | Zuverlässige Toleranzkontrolle, Prozessüberwachung und Reduzierung von Ausschuss. |
Normenkonformität und relevante Prüfstandards
Das FTT-01 Dickenmessgerät unterstützt verschiedene internationale Prüfstandards für die präzise Bestimmung der Materialdicke. Es eignet sich für standardkonforme Dickenmessungen von Kunststofffolien, Papier, Karton, Textilien und weiteren technischen Materialien.
| Norm | Prüfbereich | Beschreibung und Anwendung |
|---|---|---|
| ASTM D374 | Feste elektrische Isoliermaterialien | Standardverfahren zur Bestimmung der Dicke von elektrischen Isolierstoffen. Geeignet für Anwendungen, bei denen eine präzise Dickenkontrolle isolierender Materialien erforderlich ist. |
| ASTM D1777 | Textilmaterialien | Verfahren zur Dickenmessung von Textilien, Geweben, Vliesstoffen und technischen Verbundmaterialien unter definierten Prüfbedingungen. |
| ISO 3034:2011 | Wellpappe und Karton | Bestimmung der Dicke von Wellpappe und Karton zur Bewertung von Materialqualität, Stabilität und Produktionskonsistenz. |
| ISO 534:2011 | Papier und Karton | Messung der Dicke, der Rohdichte und des spezifischen Volumens von Papier- und Kartonmaterialien zur Qualitätsbewertung. |
| ISO 4593 | Kunststofffolien und Kunststofftafeln | Mechanische Dickenbestimmung von Folien und Tafeln für Verpackungsfolien, technische Kunststofffolien und flexible Verbundmaterialien. |
| ASTM D5199 | Kunststofffolien | Standardverfahren zur Bestimmung der Dicke dünner Kunststofffolien und flexibler Verpackungsmaterialien mittels mechanischer Messung. |
Vorteile des FTT-01 für professionelle Dickenmessungen
Ein zuverlässiges Folien-Dickenmessgerät muss nicht nur eine hohe Messgenauigkeit bieten, sondern auch stabile Ergebnisse unter unterschiedlichen Prüfbedingungen gewährleisten. Das FTT-01 kombiniert präzise Mechanik, intelligente Steuerung und flexible Anwendungsmöglichkeiten für industrielle Qualitätsanforderungen.
Präzise Messung kleinster Dickenabweichungen
Mit einer Auflösung von 0,1 µm erkennt das FTT-01 auch minimale Schwankungen der Materialstärke. Dies ist besonders wichtig bei dünnen Kunststofffolien, Beschichtungsmaterialien und hochwertigen Verpackungslösungen.
Eine präzise Dickenkontrolle unterstützt Hersteller bei:
- Einhaltung enger Produkttoleranzen
- Optimierung von Materialeinsatz
- Verbesserung der Produktionsstabilität
- Reduzierung von Ausschuss
Reproduzierbare Messergebnisse durch definierte Prüfbedingungen
Die Messgenauigkeit hängt nicht nur von der Sensorauflösung ab, sondern auch von stabilen Prüfbedingungen. Das FTT-01 verwendet definierte Messkräfte und kontrollierte Messabläufe, um vergleichbare Ergebnisse zwischen verschiedenen Prüfungen sicherzustellen.
Dies ermöglicht eine zuverlässige Bewertung von:
- Materialhomogenität
- Dickenverteilung innerhalb einer Charge
- Prozessstabilität
- Qualitätsabweichungen
Effiziente Qualitätskontrolle in Labor und Produktion
Durch die Kombination aus automatisierter Bedienung und statistischer Datenauswertung eignet sich das FTT-01 sowohl für Entwicklungsabteilungen als auch für industrielle Produktionslinien.
Typische Prüfaufgaben umfassen:
- Eingangskontrolle von Rohmaterialien
- Prozessüberwachung während der Herstellung
- Vergleich verschiedener Materialchargen
- Freigabeprüfung fertiger Produkte
Das Gerät unterstützt Unternehmen dabei, Prüfprozesse effizienter zu gestalten und Qualitätsentscheidungen auf Basis zuverlässiger Messdaten zu treffen.
Einsatzbereiche in verschiedenen Industriezweigen
Das Dickmessgerät wird in zahlreichen Industriebereichen eingesetzt, in denen eine genaue Kontrolle der Materialstärke erforderlich ist.
Flexible Verpackungsindustrie
Bei flexiblen Verpackungen beeinflusst die Materialdicke wesentliche Eigenschaften wie:
- mechanische Belastbarkeit
- Durchstoßfestigkeit
- Siegelfähigkeit
- Barriereleistung
Typische Prüfmaterialien:
- PE-Folien
- PP-Folien
- Verbundlaminate
- Aluminium-Kunststoff-Verbundfolien
Das FTT-01 unterstützt Verpackungshersteller bei der kontinuierlichen Überwachung der Folienqualität.
Papier- und Kartonindustrie
In der Papierverarbeitung ist eine gleichmäßige Materialstärke entscheidend für die Weiterverarbeitung und Produktqualität.
Das Gerät eignet sich für:
- Verpackungskarton
- Wellpappe
- technische Papiere
- Spezialpapiere
Die Dickenmessung liefert wichtige Daten zur Bewertung von Materialstruktur und Verarbeitungseigenschaften.
Medizinische Verpackungen und Pharmaindustrie
Medizinische Verpackungsmaterialien müssen hohe Anforderungen an Sicherheit und Funktionalität erfüllen.
Eine präzise Dickenprüfung unterstützt die Kontrolle von:
- Sterilisationsverpackungen
- medizinischen Folien
- Barrierematerialien
- Verbundstrukturen
Durch reproduzierbare Messergebnisse hilft das FTT-01 bei der Sicherstellung konstanter Materialeigenschaften.
Forschung und Entwicklung
In Entwicklungsabteilungen wird das FTT-01 zur Charakterisierung neuer Materialien und zur Optimierung von Materialaufbauten eingesetzt.
Typische Anwendungen:
- Vergleich verschiedener Folienstrukturen
- Entwicklung neuer Verpackungsmaterialien
- Bewertung von Beschichtungen
- Untersuchung von Materialänderungen
Auswahl des geeigneten Dickenmessverfahrens
Die Wahl des passenden Dickenmessverfahrens hängt von Materialtyp, Struktur und Prüfanforderungen ab.
| Prüfverfahren | Vorteile | Geeignete Materialien |
|---|---|---|
| Mechanisches Abtastverfahren | Hohe Genauigkeit, direkte Messung, normgerecht | Folien, Papier, Karton, Textilien |
| Optische Messverfahren | Berührungslose Messung | Transparente oder empfindliche Materialien |
| Ultraschallmessung | Messung mehrschichtiger Strukturen | Verbundmaterialien |
Für viele industrielle Anwendungen bietet die mechanische Dickenmessung aufgrund ihrer hohen Vergleichbarkeit und Standardkonformität eine besonders zuverlässige Lösung.
Das FTT-01 nutzt dieses bewährte Messprinzip und bietet eine praxisorientierte Lösung für Unternehmen, die eine präzise Kontrolle der Materialstärke benötigen.
Zusammenfassung
Eine präzise Dickenprüfung ist ein wichtiger Bestandteil moderner Qualitätskontrolle und unterstützt Hersteller dabei, Materialeigenschaften konstant zu halten, Produktionsprozesse zu optimieren und Normenanforderungen zuverlässig zu erfüllen. Das Dickenmessgerät bietet eine flexible Lösung für die Prüfung unterschiedlichster Materialien und kann entsprechend spezifischer Anwendungen konfiguriert werden. Kontaktieren Sie Cell Instruments, um weitere Informationen zu geeigneten Prüfkonfigurationen, individuellen Anforderungen und maßgeschneiderten Lösungen für Ihre Dickenmessaufgaben zu erhalten.
