Einleitung
Die Dichtheitsprüfung von Verpackungen gehört zu den wichtigsten Maßnahmen der Qualitätssicherung in der Verpackungsindustrie. Bereits kleinste Leckagen können dazu führen, dass Sauerstoff, Feuchtigkeit oder Mikroorganismen in die Verpackung eindringen oder Schutzgase entweichen. Dadurch sinken Produktsicherheit, Haltbarkeit und Qualität erheblich. Ein modernes Dichtheitsprüfgerät ermöglicht die schnelle und zuverlässige Erkennung solcher Undichtigkeiten und unterstützt Hersteller dabei, Verpackungsprozesse zu validieren, gesetzliche Anforderungen einzuhalten und Ausschuss zu reduzieren.

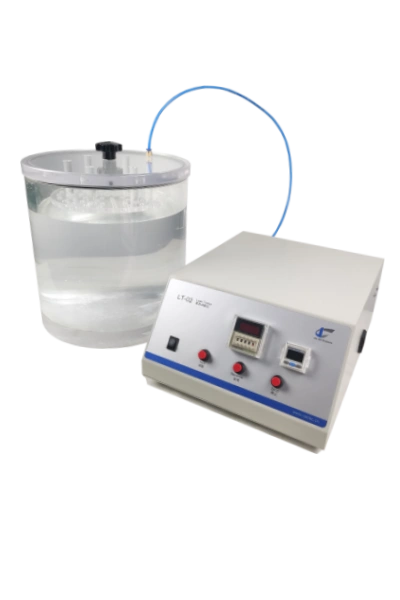

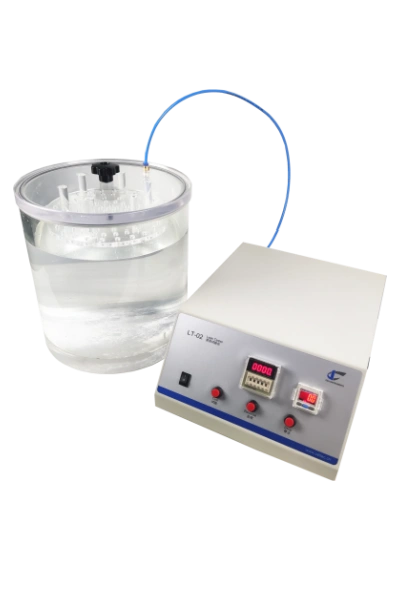

Das LT-02 Dichtheitsprüfgerät von Cell Instruments wurde für die visuelle Dichtheitsprüfung unterschiedlichster Verpackungsarten entwickelt. Es eignet sich sowohl für Routineprüfungen im Labor als auch für Entwicklungs- und Prozessoptimierungsaufgaben in Forschung und Produktion. Dank verschiedener Prüfmethoden sowie individuell anpassbarer Prüfkammern lässt sich das System flexibel an unterschiedlichste Verpackungsgrößen und Anwendungen anpassen.
Was ist ein Dichtheitsprüfgerät?
Ein Dichtheitsprüfgerät ist ein Prüfgerät zur Prüfung der Verpackungsintegrität. Es dient dazu, Undichtigkeiten an flexiblen oder teilweise auch starren Verpackungen sichtbar zu machen. Ziel ist es, die Schutzfunktion der Verpackung zuverlässig zu bewerten und sicherzustellen, dass das verpackte Produkt während der Lagerung und des Transports optimal geschützt bleibt.
Die Dichtheitsprüfung findet in zahlreichen Industriezweigen Anwendung, beispielsweise bei:
- Lebensmittelverpackungen
- Pharmazeutischen Verpackungen
- Medizinprodukteverpackungen
- Kosmetikverpackungen
- Industrieverpackungen
- Verpackungen unter Schutzgas (MAP)
- Vakuumverpackungen
Gerade bei sterilen oder empfindlichen Produkten stellt die Verpackungsintegrität einen entscheidenden Qualitätsparameter dar.
Warum ist die Dichtheitsprüfung von Verpackungen so wichtig?
Eine beschädigte oder fehlerhaft versiegelte Verpackung kann erhebliche wirtschaftliche und sicherheitsrelevante Folgen verursachen.
Die Dichtheitsprüfung von Verpackungen unterstützt Unternehmen dabei,
- die Produktqualität dauerhaft zu gewährleisten,
- die Schutzwirkung der Verpackung nachzuweisen,
- Reklamationen und Produktrückrufe zu vermeiden,
- Verpackungsprozesse kontinuierlich zu überwachen,
- neue Verpackungsmaterialien zu bewerten,
- Materialeinsatz und Verpackungskosten zu optimieren,
- regulatorische Anforderungen zu erfüllen.
Besonders in der Medizintechnik und Pharmaindustrie verlangen internationale Normen dokumentierte Nachweise über die Integrität der Verpackung.
Prüfprinzip des LT-02 Dichtheitsprüfgeräts
Das LT-02 arbeitet nach dem bewährten Vakuum-Blasenverfahren.

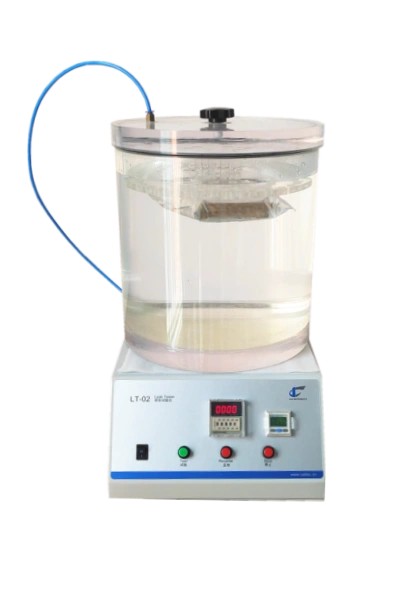

Die Prüfprobe wird in eine transparente Prüfkammer eingelegt, die mit Wasser gefüllt ist. Anschließend erzeugt das Gerät ein definiertes Vakuum. Liegt eine Undichtigkeit vor, entsteht aufgrund der Druckdifferenz ein kontinuierlicher Luftstrom, der in Form von Luftblasen austritt.
Der Prüfer erkennt Leckagen unmittelbar durch die visuelle Beobachtung.
Der Prüfablauf umfasst:
- Verpackung in die Prüfkammer einlegen.
- Prüfkammer verschließen.
- Sollvakuum einstellen.
- Vakuumhaltezeit festlegen.
- Automatischen Prüfzyklus starten.
- Verpackung auf kontinuierlichen Blasenaustritt beobachten.
- Prüfergebnis dokumentieren.
Dieses Verfahren ermöglicht eine einfache und reproduzierbare Dichtheitsprüfung unterschiedlichster Verpackungen.
Alternative Prüfverfahren mit dem LT-02
Neben der klassischen Blasenprüfung unterstützt das LT-02 weitere Prüfmethoden.
Leere Vakuumkammer für flüssigkeitsgefüllte Verpackungen
Flüssigkeitsgefüllte Verpackungen wie
- Infusionsbeutel
- Flaschen
- Behälter
- Flüssigkeitsbeutel
werden ohne Wasser in die Prüfkammer eingelegt.
Nach dem Evakuieren lassen sich Undichtigkeiten durch austretende Flüssigkeit visuell erkennen. Dieses Verfahren eignet sich insbesondere für Verpackungen, bei denen eine Wasserbefüllung der Prüfkammer nicht erforderlich oder nicht sinnvoll ist.
Methylenblau-Farbeindringverfahren
Das LT-02 unterstützt ebenfalls das bekannte Methylenblau-Verfahren.
Hierbei wird die Verpackung unter Vakuum vollständig in eine Methylenblau-Lösung eingetaucht. Befindet sich eine Leckage in der Verpackung, dringt der Farbstoff in das Innere ein und macht die Undichtigkeit eindeutig sichtbar.
Dieses Verfahren wird häufig eingesetzt, wenn sehr kleine Leckagen zuverlässig nachgewiesen werden sollen.
Typische Einsatzgebiete
Das LT-02 unterstützt Unternehmen in zahlreichen Bereichen:
| Industrie | Typische Anwendung |
|---|---|
| Lebensmittel | MAP- und Vakuumverpackungen |
| Pharma | Verpackungsintegrität von Arzneimitteln |
| Medizintechnik | Sterilbarrieresysteme |
| Kosmetik | Dichtheitsprüfung von Behältern |
| Chemie | Verpackungen für Flüssigkeiten |
| Verpackungshersteller | Entwicklung und Qualitätskontrolle |
| Prüflabore | Normgerechte Verpackungsprüfung |
Technische Merkmale des LT-02
Das LT-02 wurde für einen einfachen und reproduzierbaren Laborbetrieb entwickelt.
Zu den wichtigsten Eigenschaften gehören:
- Automatischer Prüfablauf nach Einstellung von Vakuum und Haltezeit
- Venturi-Vakuumsystem bis −90 kPa
- Einfache Drei-Tasten-Bedienung
- Transparente und robuste Acryl-Prüfkammer
- Hochwertiger Vakuumdruckschalter von SMC
- Individuell anpassbare Prüfkammergrößen
- Geeignet für Standard- und Sonderprüfungen
Durch die einfache Bedienung können Anwender reproduzierbare Ergebnisse mit geringem Schulungsaufwand erzielen.
Verfügbare Prüfkammern
Da Verpackungen sehr unterschiedliche Abmessungen besitzen, stehen verschiedene Prüfkammern zur Verfügung.
Verfügbare Ausführungen:
- Zylinderförmige Prüfkammern mit Ø270 mm
- Ø364 mm
- Ø464 mm
- Ø614 mm
- Rechteckige Prüfkammern
- Sondergrößen für besonders lange oder breite Verpackungen
Dadurch eignet sich das Dichtheitsprüfgerät sowohl für kleine Laborproben als auch für großformatige Verpackungen.
Relevante Normen für die Verpackungsintegrität
Die Dichtheitsprüfung von Verpackungen orientiert sich häufig an international anerkannten Normen.
| Norm | Schwerpunkt |
|---|---|
| ASTM D3078 | Vakuum-Blasenprüfung flexibler Verpackungen |
| ASTM D4991 | Leckageprüfung starrer Verpackungen |
| ISO 11607 | Verpackungen für terminal sterilisierte Medizinprodukte |
| USP 1207 | Container Closure Integrity Testing (CCIT) |
Diese Normen unterstützen Hersteller bei der Validierung von Verpackungsprozessen sowie bei der Dokumentation der Verpackungsintegrität im Rahmen regulatorischer Anforderungen.
Vorteile des LT-02 Dichtheitsprüfgeräts
Das LT-02 kombiniert einfache Bedienung mit hoher Flexibilität.
Die wichtigsten Vorteile:
- Schnelle visuelle Leckageerkennung
- Geeignet für unterschiedliche Verpackungsarten
- Unterstützung mehrerer Prüfverfahren
- Automatisierter Prüfablauf
- Individuell anpassbare Prüfkammern
- Reproduzierbare Prüfergebnisse
- Unterstützung internationaler Prüfstandards
- Ideal für Labor, Qualitätskontrolle und Forschung
Für Unternehmen, die Verpackungsqualität zuverlässig überwachen und internationale Anforderungen erfüllen möchten, stellt das LT-02 eine wirtschaftliche und vielseitige Lösung für die Dichtheitsprüfung von Verpackungen dar.
Zusammenfassung
Eine zuverlässige Dichtheitsprüfung ist entscheidend für Produktsicherheit, Haltbarkeit und regulatorische Konformität. Wenn Sie ein leistungsfähiges Prüfgerät zur Prüfung der Verpackungsintegrität für Labor, Qualitätskontrolle oder Forschung suchen, bietet Cell Instruments passende Standardgeräte sowie kundenspezifische Prüflösungen. Kontaktieren Sie unser Team, um die geeignete Konfiguration für Ihre Verpackungen, Prüfanforderungen und internationalen Normen zu finden.
