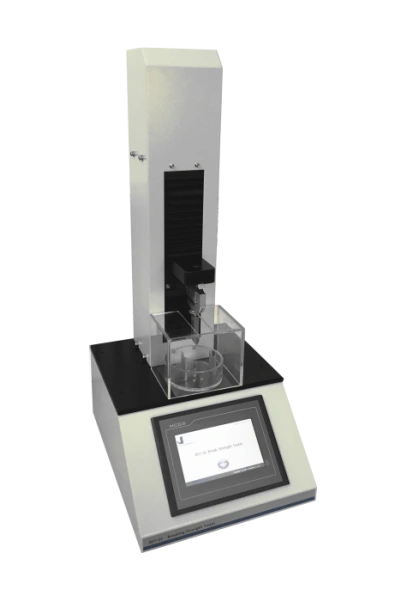

Technischer Überblick über das Ampullenbruchkraftprüfgerät
Das Ampullenbruchkraftprüfgerät BST-01 dient zur quantitativen Bestimmung der Kraft, die zum kontrollierten Brechen des Halses einer Glasampulle erforderlich ist. Die Prüfung der Bruchfestigkeit von Ampullen liefert reproduzierbare Messwerte für die Qualitätskontrolle pharmazeutischer Primärverpackungen und unterstützt die Bewertung der sicheren Öffnung von Ampullen. Das Prüfgerät eignet sich insbesondere für Laboratorien, Qualitätskontrolle, Forschung und Entwicklung sowie für Hersteller von pharmazeutischen Verpackungen. Der Prüfaufbau orientiert sich an den Anforderungen von ISO 9187, einschließlich der definierten Kraftaufbringung und der Erfassung der maximalen Bruchkraft. ISO 9187-1:2010 legt unter anderem Anforderungen an Werkstoffe, Abmessungen, Fassungsvermögen, Leistung und Verpackung von Glasampullen für injizierbare Arzneimittel fest.
Für Hersteller ist die Bruchkraft ein wichtiger mechanischer Qualitätsparameter. Eine zu hohe Bruchkraft kann die manuelle Öffnung erschweren und das Verletzungsrisiko erhöhen. Eine zu geringe oder stark schwankende Bruchkraft kann dagegen auf eine unzureichende Kontrolle des Ampullenhalses beziehungsweise der definierten Bruchstelle hinweisen. Eine standardisierte Prüfung schafft deshalb eine belastbare Grundlage für die Prozessüberwachung, Wareneingangskontrolle und Produktfreigabe.
Warum ist die Prüfung der Bruchfestigkeit von Ampullen wichtig?
Pharmazeutische Ampullen müssen während Herstellung, Transport und Lagerung ausreichend stabil bleiben und gleichzeitig eine kontrollierte Öffnung ermöglichen. Bei der manuellen Anwendung muss das medizinische Personal die Ampulle mit einer vorhersehbaren Kraft öffnen können.
Das Ampullenbruchkraftprüfgerät erfasst hierzu die beim Brechen des Ampullenhalses auftretende Spitzenkraft. Dadurch können Hersteller nicht nur einzelne Prüfergebnisse bewerten, sondern auch Schwankungen zwischen Chargen und unterschiedlichen Ampullengrößen erkennen.
Eine systematische Prüfung unterstützt insbesondere:
- die Bewertung der Öffnungssicherheit von Ampullen,
- die Kontrolle einer definierten und reproduzierbaren Bruchstelle,
- die Überwachung von Produktionschargen,
- die Lieferanten- und Wareneingangskontrolle,
- die Optimierung von Glasampullen und Herstellprozessen,
- die Dokumentation von Qualitätsdaten,
- die Vorbereitung und Unterstützung regulatorischer Nachweise,
- die Schulung und Bewertung manueller Öffnungsprozesse.
Prüfprinzip des Ampullenbruchkraftprüfgeräts
Das grundlegende Prüfprinzip basiert auf einer kontrollierten Krafteinleitung am Ampullenhals. Die Ampulle wird in einer geeigneten Aufnahme positioniert. Anschließend bewegt sich der Prüfkopf mit definierter Geschwindigkeit und erzeugt eine mechanische Belastung am vorgesehenen Bruchbereich.
Sobald der Ampullenhals bricht, registriert die Kraftmessdose die dabei auftretende Spitzenkraft. Das Gerät speichert beziehungsweise zeigt den ermittelten Bruchkraftwert an.
Für eine normgerechte Prüfung sind insbesondere folgende Faktoren relevant:
- Geometrie und Aufnahme der Ampulle
- Position des Prüfbereichs
- Richtung der Krafteinleitung
- Prüfgeschwindigkeit
- Messbereich und Auflösung der Kraftmessung
- Konditionierung und Auswahl der Prüflinge
- Dokumentation und Auswertung der Ergebnisse
Durchführung der Prüfung mit dem BST-01
Die Prüfung der Bruchfestigkeit von Ampullen sollte unter kontrollierten und reproduzierbaren Bedingungen erfolgen. Der BST-01 unterstützt einen strukturierten Prüfablauf.
Auswahl der Aufnahmevorrichtung
Zunächst wird entsprechend der Geometrie und des Nennvolumens der Ampulle eine passende Aufnahmevorrichtung ausgewählt. Das BST-01 kann mit austauschbaren Vorrichtungen für unterschiedliche Ampullenformate ausgestattet werden.
Vorgesehen sind unter anderem Ampullen mit einem Nennvolumen von:
- 1 ml
- 2 ml
- 3 ml
- 5 ml
- 10 ml
- 20 ml
- 25 ml
- 30 ml
Dadurch lässt sich das Ampullenbruchkraftprüfgerät an unterschiedliche Prüfaufgaben in der pharmazeutischen Verpackungsprüfung anpassen.
Einspannen des Prüflings
Die Ampulle wird sicher in der vorgesehenen Vorrichtung positioniert. Eine stabile und reproduzierbare Fixierung verhindert unerwünschte Bewegungen während der Krafteinleitung.
Bei der Ausrichtung muss die Position des Ampullenhalses beziehungsweise der vorgesehenen Bruchstelle berücksichtigt werden. Eine falsche Positionierung kann die Kraftverteilung verändern und dadurch die Vergleichbarkeit der Messwerte beeinträchtigen.
Einstellung der Prüfgeschwindigkeit
Anschließend wird die Prüfgeschwindigkeit eingestellt. Für die Prüfung nach ISO 9187 ist eine Geschwindigkeit von 10 mm/min relevant. Das BST-01 ermöglicht darüber hinaus eine Einstellung innerhalb eines Bereichs von 1 bis 500 mm/min, sodass das Gerät auch für weitere interne Prüfmethoden und Entwicklungsaufgaben eingesetzt werden kann.
Krafteinleitung und Bruch
Nach dem Start fährt der Prüfkopf kontrolliert in Richtung des Prüflings. Die Kraft steigt kontinuierlich an, bis der Ampullenhals bricht.
Die integrierte Kraftmessdose erfasst den Kraftverlauf und bestimmt die maximale Kraft unmittelbar vor dem Bruch. Dieser Wert bildet den wesentlichen Messwert der Prüfung der Bruchfestigkeit von Ampullen.
Auswertung der Messergebnisse
Nach Abschluss der Prüfung können die ermittelten Werte ausgewertet und dokumentiert werden. Je nach Gerätekonfiguration stehen unter anderem maximale, minimale und durchschnittliche Bruchkraftwerte zur Verfügung.
Für die Qualitätskontrolle ist nicht nur der Einzelwert relevant. Eine statistische Betrachtung mehrerer Prüflinge ermöglicht die Beurteilung von:
- Mittelwert,
- Streuung,
- Chargenunterschieden,
- Ausreißern,
- Trends im Produktionsprozess.
Dadurch kann das Ampullenbruchkraftprüfgerät sowohl für die Einzelprüfung als auch für systematische Qualitätsüberwachung eingesetzt werden.
Zentrale Funktionen für die industrielle Qualitätskontrolle
SPS-Steuerung und HMI-Touchscreen
Die SPS-Steuerung koordiniert den Prüfablauf, während der HMI-Touchscreen eine übersichtliche Bedienung ermöglicht. Prüfparameter können strukturiert eingestellt und Messergebnisse direkt am Gerät angezeigt werden.
Schrittmotor und Kugelgewindetrieb
Der Schrittmotor in Verbindung mit dem Kugelgewindetrieb ermöglicht eine präzise Wegsteuerung des Prüfkopfs. Dadurch lässt sich die Bewegung kontrolliert und mit definierter Geschwindigkeit ausführen.
Austauschbare Aufnahmevorrichtungen
Unterschiedliche Ampullenabmessungen erfordern angepasste Vorrichtungen. Austauschbare Aufnahmen ermöglichen die Prüfung verschiedener Ampullenformate, ohne für jede Anwendung ein vollständig separates Prüfgerät einzusetzen.
Schutzabdeckung und Auffangrohr
Beim Bruch einer Glasampulle können scharfkantige Bruchstücke entstehen. Eine Schutzabdeckung und ein Auffangsystem reduzieren das Risiko, dass Glassplitter in den Arbeitsbereich gelangen. Damit unterstützt das System einen kontrollierten und sicheren Laborbetrieb.
Automatische Rückkehr
Nach dem Prüfvorgang kann der Prüfkopf automatisch in die Ausgangsposition zurückkehren. Dies verkürzt die Zeit zwischen zwei Prüfungen und unterstützt einen effizienteren Prüfablauf.
Mikrodrucker und optionale Software
Ein integrierter Mikrodrucker ermöglicht bei entsprechender Konfiguration die direkte Ausgabe der Messwerte. Über die optionale RS-232-Schnittstelle können Daten an ein externes System übertragen und für weiterführende Auswertungen oder Prüfberichte verwendet werden.
IQ/OQ/PQ-Dokumentation
Für Anwendungen im regulierten pharmazeutischen Umfeld kann die Dokumentation von Installation Qualification (IQ), Operational Qualification (OQ) und Performance Qualification (PQ) einen wichtigen Bestandteil der Gerätequalifizierung darstellen.
Welche Materialien und Ampullen können geprüft werden?
Der primäre Anwendungsbereich des BST-01 liegt bei Glasampullen für injizierbare pharmazeutische Produkte.
In der Produktentwicklung können je nach Vorrichtung und kundenspezifischer Prüfmethode auch weitere Ampullenausführungen untersucht werden. Dabei muss die verwendete Aufnahmegeometrie zur jeweiligen Probenform passen.
Typische Prüfobjekte umfassen:
- Glasampullen für Injektionspräparate,
- farblose Glasampullen,
- Braunglasampullen,
- Ampullen mit definiertem Brechbereich,
- unterschiedliche Nennvolumina,
- kundenspezifische pharmazeutische Primärverpackungen.
Wichtig ist die Unterscheidung zwischen normgerechter Prüfung und einer erweiterten internen Entwicklungsprüfung. Nicht jede Material- oder Ampullenausführung fällt automatisch in den Anwendungsbereich von ISO 9187-1. Die konkrete Prüfmethode sollte daher anhand der Ampullenkonstruktion und der anzuwendenden Spezifikation festgelegt werden.
ISO 9187 und weitere relevante Normen
ISO 9187-1:2010 ist die zentrale internationale Norm für Glasampullen für injizierbare Arzneimittel. Sie definiert unter anderem Anforderungen an Material, Abmessungen, Fassungsvermögen, Leistungsmerkmale und Verpackung. Die Norm enthält außerdem Anforderungen an die Prüfung der Bruchkraft.
| Norm | Relevanz |
|---|---|
| ISO 9187-1 | Anforderungen und Prüfungen für Glasampullen für injizierbare Arzneimittel |
| YBB00332002 | Chinesischer Standard für niedrigborosilikatische Glasampullen und deren Bruchkraft. |
| GB 2637 | Chinesische Anforderungen an pharmazeutische Glasampullen |
Welche Vorteile bietet die Prüfung für die Qualitätskontrolle?
Eine standardisierte Bruchkraftmessung liefert quantitative Daten anstelle einer rein subjektiven Beurteilung der Öffnungseigenschaften. Dadurch können Hersteller Qualitätsanforderungen anhand messbarer Kriterien überwachen.
Besonders relevant sind:
Reproduzierbarkeit:
Definierte Prüfgeschwindigkeit, kontrollierte Krafteinleitung und geeignete Vorrichtungen reduzieren Bedienereinflüsse.
Chargenkontrolle:
Messwerte verschiedener Produktionschargen lassen sich miteinander vergleichen.
Prozessüberwachung:
Veränderungen der Bruchkraft können auf Schwankungen bei Glas, Formgebung, Wärmebehandlung oder der Ausbildung der Bruchstelle hinweisen.
Produktsicherheit:
Eine kontrollierte Bruchkraft unterstützt die sichere manuelle Öffnung und reduziert das Risiko unerwünschter Bruchvorgänge.
Dokumentierbarkeit:
Messwerte können für interne Qualitätsberichte, Lieferantenbewertung und Entwicklungsdokumentation genutzt werden.
Einsatzbereiche in Pharma und medizinischer Verpackung
Das Ampullenbruchkraftprüfgerät eignet sich für verschiedene Bereiche der pharmazeutischen Qualitätsprüfung. Typische Anwender sind:
- Pharmazeutische Hersteller
- Hersteller von Glasampullen
- Hersteller medizinischer Primärverpackungen
- Qualitätskontrolllabore
- Forschung-und-Entwicklung-Abteilungen
- Verpackungsentwicklung
- Auftragsprüflabore
- Hochschulen und Forschungseinrichtungen
- Hersteller von Injektionspräparaten
In der Produktentwicklung kann das Prüfgerät beispielsweise dazu dienen, unterschiedliche Ampullenkonstruktionen miteinander zu vergleichen. In der Serienproduktion kann die Messung dagegen als Bestandteil der Chargenfreigabe oder Prozessüberwachung eingesetzt werden.
Worauf sollte man bei der Auswahl eines Ampullenbruchkraftprüfgeräts achten?
Bei der Auswahl eines geeigneten Systems sollten Anwender nicht ausschließlich den Kraftmessbereich betrachten. Entscheidend ist die Kombination aus Prüfverfahren, Probengeometrie, Messgenauigkeit, Geschwindigkeit, Vorrichtung und Datendokumentation.
Folgende Kriterien sind besonders relevant:
- Übereinstimmung mit der vorgesehenen Prüfmethode
- geeigneter Kraftmessbereich
- ausreichende Messauflösung
- präzise und reproduzierbare Geschwindigkeitsregelung
- passende Aufnahmevorrichtungen
- Schutz gegen Glasbruch
- automatische Prüfabläufe
- Datenexport und Dokumentation
- Kalibrier- und Qualifizierungsmöglichkeiten
- Möglichkeit zur kundenspezifischen Anpassung
Für standardisierte Prüfungen sollte außerdem überprüft werden, ob die konkrete Gerätekonfiguration die Anforderungen der jeweils angewendeten Norm und der internen Prüfspezifikation erfüllt.
Fazit
Das Ampullenbruchkraftprüfgerät BST-01 ermöglicht eine kontrollierte und quantitative Bestimmung der Bruchkraft von Ampullen. Die Kombination aus präziser Kraftmessung, einstellbarer Prüfgeschwindigkeit, austauschbaren Aufnahmevorrichtungen und automatisierter Steuerung unterstützt reproduzierbare Prüfabläufe in Labor und Produktion.Die Prüfung der Bruchfestigkeit von Ampullen ist insbesondere für pharmazeutische Primärverpackungen relevant, bei denen eine ausreichende mechanische Stabilität mit einer kontrollierten Öffnung kombiniert werden muss.
