Das Abrollkraftprüfgerät für hohe Geschwindigkeiten ist ein spezialisiertes Prüfsystem zur Bewertung der Abrollkraft und des Abwickelverhaltens von Klebebändern unter realitätsnahen Bedingungen. Hersteller von Klebebändern, Verpackungsmaterialien und technischen Haftprodukten nutzen diese Prüfung, um die Produktqualität, Verarbeitungseigenschaften und Prozessstabilität sicherzustellen. Das Prüfgerät ermöglicht eine kontrollierte Prüfung der Abrollkraft bei hoher Geschwindigkeit und unterstützt die Einhaltung internationaler Anforderungen wie PSTC-13, ASTM D1000, DIN EN 12026 und AFERA 4008.
Für Anwendungen in Verpackung, Automobilindustrie, Elektronik, Medizintechnik und vielen weiteren Bereichen ist die kontrollierte Abrollkraftmessung ein wichtiger Qualitätsparameter. Sie zeigt, wie sich ein Klebeband während der Verarbeitung oder automatisierten Anwendung verhält und hilft dabei, Produktionsprobleme durch ungleichmäßiges Abrollen, übermäßige Kraftspitzen oder instabile Haftsysteme zu vermeiden.
Was ist ein Abrollkraftprüfgerät für hohe Geschwindigkeiten?
Ein Abrollkraftprüfgerät für hohe Geschwindigkeiten misst die Kraft, die erforderlich ist, um ein Klebeband mit einer definierten Geschwindigkeit von einer Rolle abzuwickeln. Die Prüfung simuliert typische Anwendungssituationen, beispielsweise das schnelle Abrollen von Verpackungsklebebändern in automatisierten Verpackungsanlagen.
Während des Abrollvorgangs entstehen unterschiedliche Kräfte durch:
- die Haftkraft zwischen Klebebandschichten,
- die Wickelspannung der Rolle,
- die Klebstoffeigenschaften,
- die Trägheit der Rolle,
- die Abrollgeschwindigkeit,
- die Temperatur- und Materialbedingungen.
Durch die Messung dieser Parameter können Hersteller die Leistungsfähigkeit ihrer Klebebänder objektiv bewerten.
Ein stabiles Abrollverhalten ist besonders wichtig, wenn Klebebänder in Hochgeschwindigkeitsprozessen eingesetzt werden. Eine zu hohe Abrollkraft kann Maschinen belasten, während eine zu niedrige oder schwankende Kraft auf Qualitätsprobleme hinweisen kann.
Warum ist die Prüfung der Abrollkraft bei hoher Geschwindigkeit wichtig?
Die Prüfung der Abrollkraft bei hoher Geschwindigkeit liefert wichtige Informationen über die Gebrauchseigenschaften von Klebebändern. Besonders bei automatisierten Produktionslinien muss das Material zuverlässig und gleichmäßig verarbeitet werden.
Die wichtigsten Vorteile einer standardisierten Abrollkraftprüfung sind:
| Prüfziel | Bedeutung für Hersteller |
|---|---|
| Messung der Abrollkraft | Bewertung des Kraftaufwands beim Abwickeln |
| Erkennung von Kraftschwankungen | Verbesserung der Produktkonsistenz |
| Simulation realer Anwendung | Sicherstellung der Maschinenkompatibilität |
| Qualitätskontrolle | Vergleich verschiedener Produktionschargen |
| Optimierung von Klebstoffsystemen | Entwicklung leistungsfähigerer Klebebänder |
Typische Qualitätsprobleme, die durch die Prüfung erkannt werden können:
- ungleichmäßige Wickelspannung,
- Blockieren oder Reißen des Klebebands,
- zu hohe Maschinenbelastung,
- schlechte Verarbeitungsgeschwindigkeit,
- Schwankungen zwischen Produktionschargen.
Für Hersteller von Verpackungsklebebändern ist diese Prüfung ein wichtiger Bestandteil der Prozesskontrolle.
Prüfprinzip des Hochgeschwindigkeits-Abrollkrafttests
Das Abrollkraftprüfgerät für hohe Geschwindigkeiten arbeitet nach einem einfachen, aber präzisen Messprinzip.
Eine Klebebandrolle wird auf der Prüfvorrichtung montiert. Das freie Ende des Klebebands wird mit einer Kraftmessvorrichtung verbunden. Anschließend wird das Klebeband mit einer definierten Geschwindigkeit abgewickelt.
Während der Prüfung werden kontinuierlich folgende Werte erfasst:
- erforderliche Abrollkraft,
- maximale Kraftspitze,
- durchschnittliche Abrollkraft,
- Kraftverlauf während des gesamten Tests.
Das HSU-01 Hochgeschwindigkeits-Abrollkraftprüfgerät verwendet eine SPS-Steuerung und ein HMI-Touchscreen-Bedienfeld. Ein Servomotor sorgt für eine stabile und reproduzierbare Bewegung während der Prüfung.
Durch die präzise Kraftmessung können Anwender Unterschiede zwischen verschiedenen Klebebandtypen erkennen und die Materialqualität zuverlässig bewerten.
Prüfverfahren mit einem Hochgeschwindigkeits-Abrollkraftprüfgerät
Die typische Durchführung einer Prüfung der Abrollkraft bei hoher Geschwindigkeit umfasst mehrere Schritte:
Vorbereitung der Klebebandprobe
Die Klebebandrolle wird entsprechend den Prüfanforderungen vorbereitet. Die Probenabmessungen und Rollenbedingungen müssen kontrolliert werden, um vergleichbare Ergebnisse zu erhalten.
Typische Parameter:
- Rollendurchmesser,
- Bandbreite,
- Rollenlänge,
- Lagerbedingungen,
- Umgebungstemperatur.
Montage der Probe
Die Klebebandrolle wird auf der Abrollvorrichtung befestigt. Das Klebebandende wird mit der Kraftmessvorrichtung verbunden.
Einstellung der Prüfparameter
Der Bediener stellt die Prüfbedingungen ein:
- Abrollgeschwindigkeit,
- Messbereich des Kraftsensors,
- Prüfdauer,
- Datenaufzeichnung.
Die Geschwindigkeit wird entsprechend der jeweiligen Norm oder Kundenanforderung eingestellt.
Durchführung und Datenauswertung
Während des Abrollens misst das Gerät kontinuierlich die auftretende Kraft. Nach Abschluss der Prüfung können die Messdaten analysiert und für Qualitätsberichte verwendet werden.
Relevante Normen für die Abrollkraftprüfung von Klebebändern
Die Abrollkraftprüfung von Klebebändern wird durch verschiedene internationale Standards beschrieben. Diese Normen definieren Prüfbedingungen, Messmethoden und Anforderungen für vergleichbare Ergebnisse.
| Norm | Beschreibung |
|---|---|
| PSTC-13 | Standardprüfmethode für die Abrollkraft von Klebebändern |
| ASTM D1000 | Prüfverfahren für druckempfindliche Klebebänder für elektrische und industrielle Anwendungen |
| DIN EN 12026 | Europäische Norm zur Bestimmung der Abrollkraft von selbstklebenden Bändern |
| AFERA 4008 | Europäische Prüfmethode für die Abrollkraft von Klebebändern |
Die Auswahl der geeigneten Norm hängt von der Anwendung, dem Markt und den Qualitätsanforderungen des Herstellers ab.
Anwendungen des Hochgeschwindigkeits-Abrollkraftprüfgeräts
Das Abrollkraftprüfgerät für hohe Geschwindigkeiten wird in zahlreichen Industriebereichen eingesetzt.
Verpackungsindustrie
Verpackungsunternehmen prüfen damit:
- Kartonverschlussklebebänder,
- Verpackungsfolien mit Haftschichten,
- industrielle Verpackungsklebebänder.
Die Ergebnisse helfen dabei, eine störungsfreie Verarbeitung auf automatischen Verpackungsmaschinen sicherzustellen.
Klebebandhersteller
Hersteller verwenden die Prüfung zur:
- Entwicklung neuer Klebstoffformulierungen,
- Qualitätskontrolle von Produktionschargen,
- Optimierung der Beschichtungstechnologie.
Automobilindustrie
Technische Klebebänder werden häufig für Montage- und Befestigungsanwendungen eingesetzt. Eine kontrollierte Abrollkraft unterstützt die zuverlässige Verarbeitung in Fertigungslinien.
Medizinische Anwendungen
Bei medizinischen Klebebändern und speziellen Haftmaterialien hilft die Prüfung, konstante Produkteigenschaften und sichere Anwendungseigenschaften zu gewährleisten.

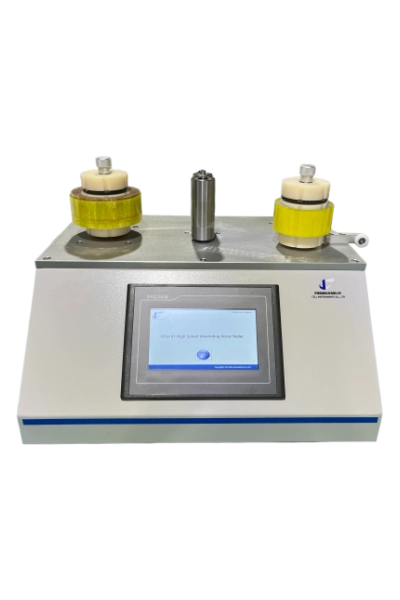

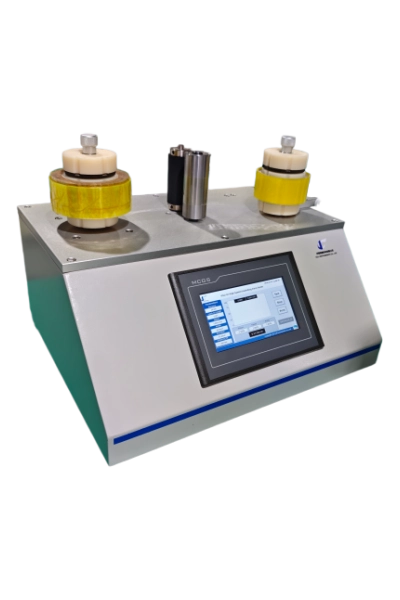

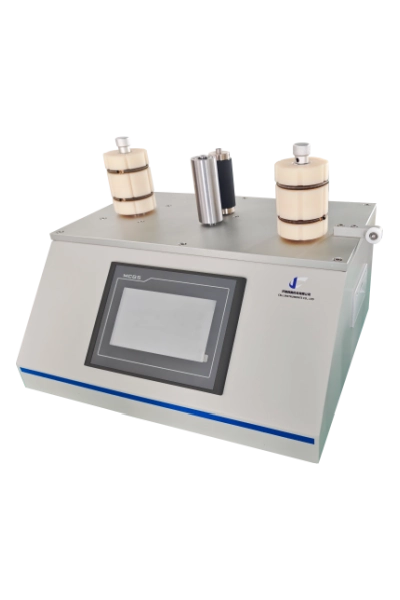

Technische Eigenschaften des HSU-01 Hochgeschwindigkeits-Abrollkraftprüfgeräts
Das HSU-01 wurde für präzise und wiederholbare Abrollkraftmessungen entwickelt.
| Parameter | Spezifikation |
|---|---|
| Probenabmessung | Rollendurchmesser 75 mm, Breite 75 mm; max. Außendurchmesser 300 mm |
| Kundenspezifische Anpassung | Verfügbar |
| Kraftsensor | 10 kg, 20 kg und 50 kg optional |
| Kraftauflösung | 0,01 N |
| Antrieb | Servomotor |
| Steuerung | SPS und HMI-Touchscreen |
| Stromversorgung | AC 110–220 V, 50 Hz |
Die modulare Konstruktion ermöglicht Anpassungen für unterschiedliche Klebebandrollen, Prüfgeschwindigkeiten und spezielle industrielle Anforderungen.
Vorteile einer professionellen Abrollkraftprüfung
Eine zuverlässige Messung der Abrollkraft unterstützt Unternehmen bei:
- der Verbesserung der Produktqualität,
- der Reduzierung von Produktionsfehlern,
- der Optimierung von Verpackungsprozessen,
- der Einhaltung internationaler Standards,
- der Entwicklung neuer Klebebandlösungen.
Ein präzises Prüfgerät ermöglicht nicht nur die Kontrolle bestehender Produkte, sondern unterstützt auch Forschung und Entwicklung neuer Materialien.
